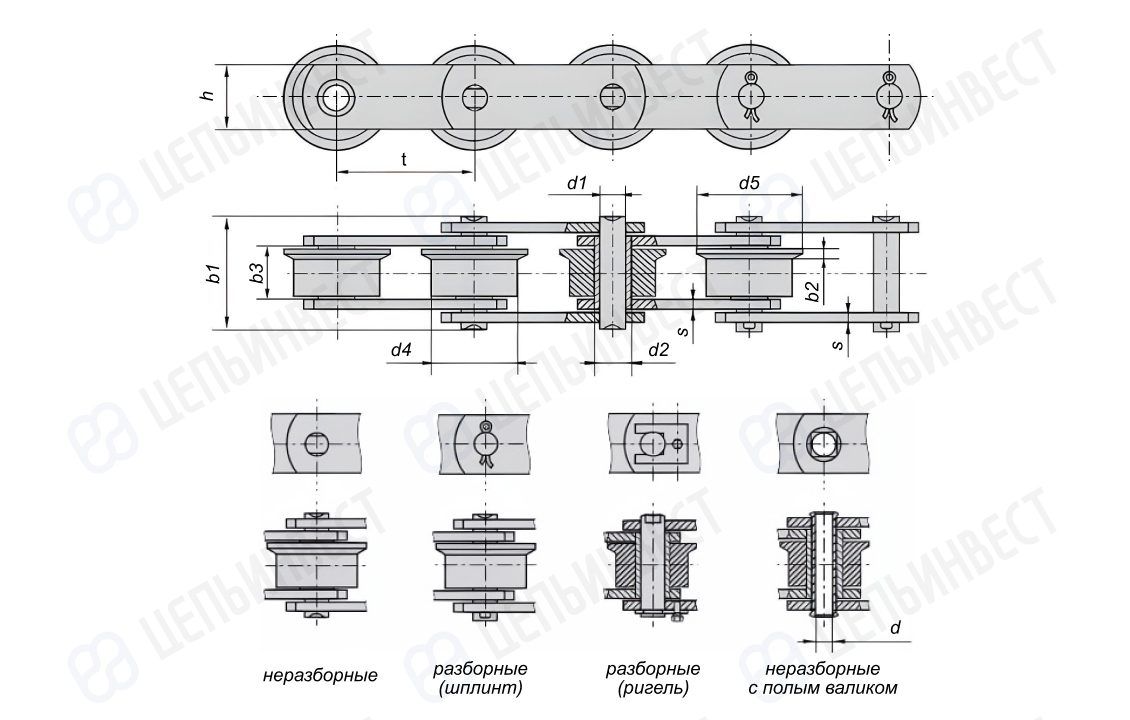

Цепи тяговые пластинчатые катковые с ребордами на катках М, МС (Тип 4) ГОСТ 588-81

Цепи тяговые пластинчатые катковые с ребордами на катках М, МС (Тип 4) ГОСТ 588-81

Обозначение цепи по ГОСТ 588-81 Шаг Диаметр Ширина реборды Диаметр Ширина между внтур. пласт. Длина валика Диаметр отверстия полого валика Высота внутр. пласт. Толщина пластины Разрушающая нагрузка Вес 1 метра
катка реборды втулки валика
t d4 d5 b2 d2 d1 b3 min b1 max d h max S Q min q
мм мм мм мм мм мм мм мм мм мм мм кН/кгс кг/м
Цепь М20-4-50-1 50 25 35 3,5 9 6 15 35 — 18 2,5 20/2000 2,04
Цепь М20-4-63-1 63 25 35 3,5 9 6 15 35 — 18 2,5 20/2000 1,8
Цепь М20-4-80-1 80 25 35 3,5 9 6 15 35 — 18 2,5 20/2000 1,52
Цепь М20-4-100-1 100 25 35 3,5 9 6 15 35 — 18 2,5 20/2000 1,38
Цепь М20-4-125-1 125 25 35 3,5 9 6 15 35 — 18 2,5 20/2000 1,25
Цепь М28-4-63-1 63 30 40 4 10 7 17 40 — 20 3 28/2800 2,45
Цепь М28-4-80-1 80 30 40 4 10 7 17 40 — 20 3 28/2800 2,35
Цепь М28-4-100-1 100 30 40 4 10 7 17 40 — 20 3 28/2800 2,05
Цепь М28-4-125-1 125 30 40 4 10 7 17 40 — 20 3 28/2800 1,85
Цепь М28-4-160-1 160 30 40 4 10 7 17 40 — 20 3 28/2800 1,65
Цепь М40-4-63-1 63 36 45 4,5 12,5 8,5 19 45 — 25 3,5 40/4000 3,8
Цепь М40-4-80-1 80 36 45 4,5 12,5 8,5 19 45 — 25 3,5 40/4000 3,4
Цепь М40-4-100-1 100 36 45 4,5 12,5 8,5 19 45 — 25 3,5 40/4000 3
Цепь М40-4-125-1 125 36 45 4,5 12,5 8,5 19 45 — 25 3,5 40/4000 2,6
Цепь М40-4-160-1 160 36 45 4,5 12,5 8,5 19 45 — 25 3,5 40/4000 2,38
Цепь М56-4-80-1 80 42 55 5 15 10 23 52 — 30 4 56/5600 5,38
Цепь М56-4-100-1 100 42 55 5 15 10 23 52 — 30 4 56/5600 4,68
Цепь М56-4-125-1 125 42 55 5 15 10 23 52 — 30 4 56/5600 4,1
Цепь М56-4-160-1 160 42 55 5 15 10 23 52 — 30 4 56/5600 3,6
Цепь М80-4-80-1 80 50 65 6 18 12 27 62 — 35 5 80/8000 8,8
Цепь М80-4-100-1 100 50 65 6 18 12 27 62 — 35 5 80/8000 7
Цепь М80-4-125-1 125 50 65 6 18 12 27 62 — 35 5 80/8000 6,5
Цепь М80-4-160-1 160 50 65 6 18 12 27 62 — 35 5 80/8000 5,78
Цепь М80-4-200-1 200 50 65 6 18 12 27 62 — 35 5 80/8000 5,26
Цепь М112-4-100-1 100 60 75 7 21 15 31 73 — 40 6 112/11200 10,8
Цепь М112-4-125-1 125 60 75 7 21 15 31 73 — 40 6 112/11200 10
Цепь М112-4-160-1 160 60 75 7 21 15 31 73 — 40 6 112/11200 8
Цепь М112-4-200-1 200 60 75 7 21 15 31 73 — 40 6 112/11200 7,55
Цепь М112-4-250-1 250 60 75 7 21 15 31 73 — 40 6 112/11200 6,88
Цепь М160-4-125-1 125 70 90 8,5 25 18 36 85 — 45 7 160/16000 13,8
Цепь М160-4-160-1 160 70 90 8,5 25 18 36 85 — 45 7 160/16000 12,1
Цепь М160-4-200-1 200 70 90 8,5 25 18 36 85 — 45 7 160/16000 10,6
Цепь М224-4-160-1 160 85 105 10 30 21 42 98 — 56 8 224/22400 19,6
Цепь М224-4-200-1 200 85 105 10 30 21 42 98 — 56 8 224/22400 17,1
Цепь М224-4-250-1 250 85 105 10 30 21 42 98 — 56 8 224/22400 15
Цепь М224-4-315-1 315 85 105 10 30 21 42 98 — 56 8 224/22400 13,4
Цепь М315-4-200-1 200 100 125 12 36 25 47 112 — 60 10 315/31500 25,7
Цепь М315-4-250-1 250 100 125 12 36 25 47 112 — 60 10 315/31500 22,5
Цепь М315-4-315-1 315 100 125 12 36 25 47 112 — 60 10 315/31500 19,7
Цепь МС28-4-63-3 63 36 45 4,5 17,5 13 17 42 8,3 26 3 28/2800 4,13
Цепь МС28-4-80-3 80 36 45 4,5 17,5 13 17 42 8,3 26 3 28/2800 3,53
Цепь МС28-4-100-3 100 36 45 4,5 17,5 13 17 42 8,3 26 3 28/2800 3,06
Цепь МС28-4-125-3 125 36 45 4,5 17,5 13 17 42 8,3 26 3 28/2800 2,68
Цепь МС56-4-80-3 80 50 65 5 21 15,5 23 48 10,3 36 4 56/5600 8,32
Цепь МС56-4-100-3 100 50 65 5 21 15,5 23 48 10,3 36 4 56/5600 7,11
Цепь МС56-4-125-3 125 50 65 5 21 15,5 23 48 10,3 36 4 56/5600 6,13
Цепь МС56-4-160-3 160 50 65 5 21 15,5 23 48 10,3 36 4 56/5600 5,29
Цепь МС112-4-100-3 100 70 90 7 29 22 31 67 14,3 51 6 112/11200 18,07
Цепь МС112-4-125-3 125 70 90 7 29 22 31 67 14,3 51 6 112/11200 15,4
Цепь МС112-4-160-3 160 70 90 7 29 22 31 67 14,3 51 6 112/11200 13,05
Цепь МС112-4-200-3 200 70 90 7 29 22 31 67 14,3 51 6 112/11200 11,38
Цепь МС224-4-160-3 160 100 125 10 41 31 42 90 20,3 72 8 224/22400 32,66
Цепь МС224-4-200-3 200 100 125 10 41 31 42 90 20,3 72 8 224/22400 28,03
Цепь МС224-4-250-3 250 100 125 10 41 31 42 90 20,3 72 8 224/22400 24,29
Цепь МС224-4-315-3 315 100 125 10 41 31 42 90 20,3 72 8 224/22400 21,21

В компании «ЦЕПЬИНВЕСТ» предлагается заказать тяговые пластинчатые катковые цепи с ребордами на катках. Продукция соответствует стандарту ГОСТ 588-81. Тип 4 предусматривает наличие подшипников скольжения в конструкции. Такие промышленные цепи применяются в подъемно-транспортных машинах и иных механизмах для перемещения тяжелых грузов. Они используются в различных отраслях промышленности, в том числе в горнодобывающей, сельскохозяйственной, деревообрабатывающей. В продаже представлен широкий выбор типоразмеров.

Особенности конструкции и назначения

Тяговая цепь представляет собой ряд последовательно соединенных пластинчатых звеньев. Особенностью является наличие катков, выступающих за пределы пластин – они используются в качестве направляющих для перемещения цепи. Благодаря наличию катков, она не нагружает валы приводов, что обеспечивает большую надежность приводного механизма.

Тяговые пластинчатые цепи типа 4 имеют еще несколько особенностей:

  • наличие реборды, благодаря которой цепь выполняет дополнительную направляющую функцию;
  • устойчивость к износу;
  • запас прочности.

Наша компания предлагает купить по выгодной цене качественные промышленные цепи тягового назначения в ассортименте типоразмеров. В продаже представлена продукция лучших российских предприятий. Закажите ее с доставкой по России.
