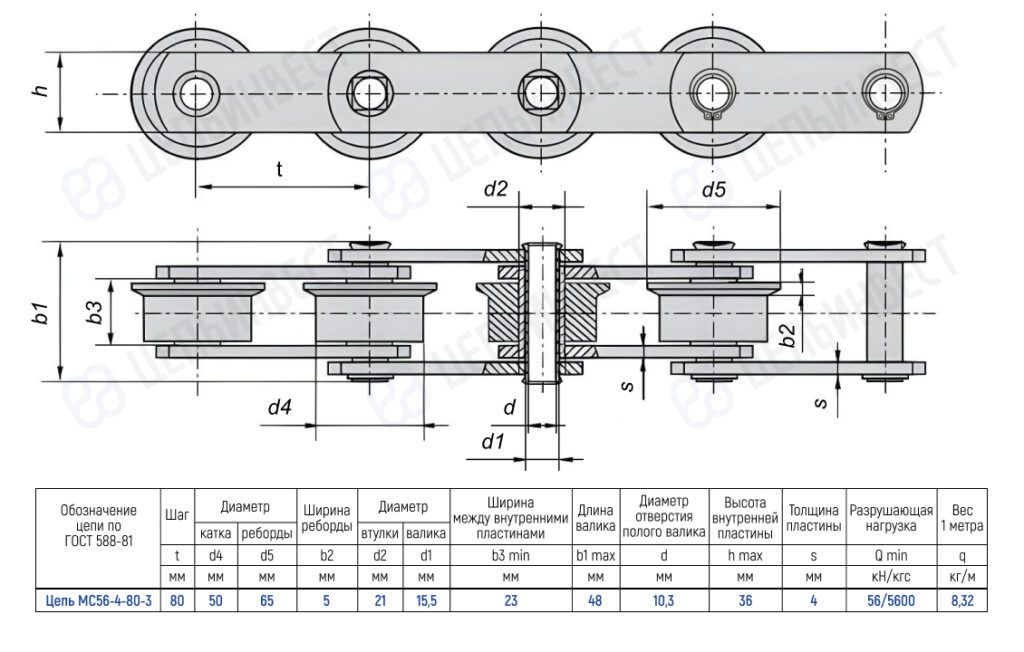

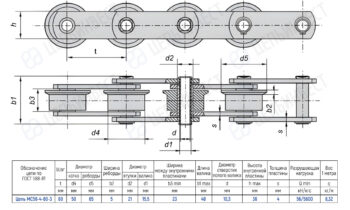

| Обозначение цепи по ГОСТ | Цепь МС56-4-80-3 |
|---|---|
| Шаг t, мм | |
| Диаметр валика d1, мм | |
| Ширина между внутренними пластинами b3 min, мм | |
| Диаметр втулки d2, мм | 21 |
| Длина валика b1 max, мм | 48 |
| Диаметр катка d4, мм | 50 |
| Диаметр реборды d5, мм | 65 |
| Ширина реборды b2, мм | 5 |
| Диаметр отверстия полого валика d, мм | 10,3 |
| Высота внутр. пластины h max, мм | 36 |
| Толщина пластины S, мм | |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи q, кг/м | 8,32 |
Цепи тяговые пластинчатые катковые с ребордами изготавливаются в соответствии национальным стандартом ГОСТ 588-81. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки.
Тяговые пластинчатые цепи изготавливаются отрезками по 4 метра, что облегчает хранение, транспортировку и монтаж. Каждый отрезок комплектуется соединительным звеном, необходимым для соединения с другим отрезком цепи и обеспечения замыкания в рабочий контур (при необходимости дополнительные соединительные звенья доступны для заказа). В стандартных соединительных звеньях тяговой пластинчатой цепи фиксация наружной пластины осуществляется с помощью шплинтов (допускается использование фиксации с помощью ригеля).
Цепи тяговые пластинчатые катковые с ребордами предназначены для транспортировки материалов и грузов в конвейерах различного назначения. Конвейеры могут перемещать сырьевые материалы — от тяжелых металлических отливок и проката до сыпучих материалов в пищевой и химической промышленности, в деревообрабатывающей промышленности, в строительстве, а также в системах удаления и сортировки отходов. Цепи тяговые пластинчатые работают на относительно низких скоростях и способны переносить значительные нагрузки.
Пример маркировки цепи М224-4-160-2:
М — цепь тяговая пластинчатая;
224 — минимальная разрушающая нагрузка (кН);
4 — тип конструкции цепи (катковая с ребордой);
160 — шаг цепи (мм);
2 — исполнение цепи неразборная (1 – неразборная, 2 – разборная, 3 – с полым валиком с индексом МС).
Компания ООО «ЦЕПЬИНВЕСТ» изготавливает цепи тяговые пластинчатые со специальными пластинами и удлиненными валиками по чертежам клиента.
