звездочки

Звездочки

Любая цепь со временем изнашивается и требует замены, но самое главное, эта цепь всегда работает в паре с цепными звездочками (зубчатыми колесами), которые имеют свой ресурс работы и их необходимо менять, поскольку изношенная звездочка существенно сокращает ресурс работы цепи.

Звездочки подразделяются по назначению на: звездочки ведущие, звездочки ведомые, звездочки промежуточные и звездочки натяжные.

В нашей компании Вы можете приобрести из наличия уже готовые звездочки для приводных однорядных, двухрядных, многорядных цепей различных стандартов ISO 606-94: Серии А — DIN 8188-1, Серии B —  DIN 8187-1; ANSI B29.1M

Основные параметры приводных звездочек, с которыми необходимо определиться для подбора универсальной звездочки на цепь, следующие:

1) Сопрягаемая цепь. (Необходимо знать название цепи или ее шаг и рядность цепи)

2) Число зубьев звездочки или наружный диаметр.

Подробнее о рекомендациях при выборе числа зубьев >>
Для плавной работы число зубьев рекомендуют выбирать, по возможности, с большим количеством зубьев, что обеспечит сохранение постоянного передаточного отношения и работы самой цепи без рывков, а для равномерного износа  и, соответственно, большего ресурса безотказной работы лучше выбирать нечетное количество зубьев

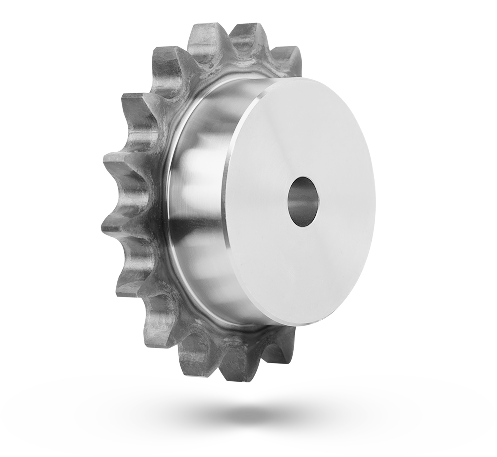

Предлагаемые звездочки со ступицей и черновым отверстием под расточку для цепей имеют наиболее универсальную конструкцию, которая позволяет оперативно, с минимальной доработкой, расточив лишь черновое отверстие под необходимую посадку на вал, установить звездочку на оборудование.

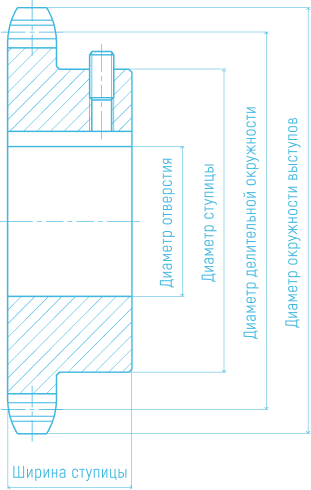

С более точной геометрией по размерам звездочек для цепей можно ознакомиться ниже в представленных каталогах, разбитых по шагу звездочки и числу зубьев.

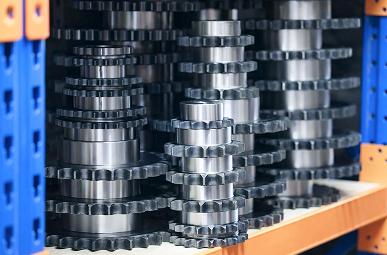

Звездочки с шагом 9,525-12,7-15,875-19,05-25,4 можно приобрести уже готовые из наличия, выбрав необходимую из каталога.

Звездочки с шагом от 31,75 мм, 38,1 мм, 44,45 мм, 50,8 мм и более, в настоящий момент возможно приобрести ТОЛЬКО под заказ.

Узнать подробней в чем основное преимущество предлагаемой универсальной конструкции звёздочки>>

1) Звездочки цепи изготовлены из конструкционной качественной стали 45, что является неотъемлемым условием для длительной и безотказной ее работы.

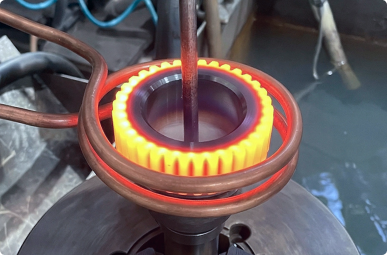

2) Звездочки имеют термообработанный профиль зуба, благодаря специальной термической обработке с помощью ТВЧ «токов высокой частоты», что позволяет придать заданную твердость, а соответственно, и износостойкость только лишь зубьям приводной звездочки цепи до HRC 42 единиц на необходимую глубину, и, самое главное, только при таком способе термической обработке остальные элементы звездочки как:

— Черновое отверстие, односторонняя ступица звездочки (ее диаметр и длина) остаются не закаленными, с начальными значениями твердости материала, что позволяет быстро и без дополнительных затрат на высокопрочный инструмент и время произвести дальнейшую механическую обработку под необходимые посадочные и габаритные размеры уже самого узла, где и работает звездочка.

— Также, такой способ обработки позволяет при больших диаметрах звездочки сохранить соосность и плоскостность каждого зуба относительно друг друга по всему диаметру звездочки и исключить недопустимые значения возможного радиального биения, вследствие возможного коробления при объемной закалке.

— Низкая цена, благодаря большой серийности

3) На всех звездочках, поставляемых компанией ООО «ЦЕПЬИНВЕСТ», нанесено клеймо на боковой поверхности звезды, с обозначением типа цепи и количества зубьев, благодаря которому можно без особой потери времени определить точную номенклатуру. Например, звездочка «08В30», где:
08— упрощенное цифровое обозначение шага цепи 12,7 мм см. таблицу ниже

Упрощенное цифровое обозначение

Шаг цепи в мм.

04

6/6,35

05

8

06

9,525

08

12,7

10

15,875

12

19,05

16

25,4

20

31,75

24

38,1

28

44,45

32

50,8

40

63,5

В — обозначает серию цепи, цепь изготовлена в соответствии с DIN 8187-1
30 – количество зубьев звездочки.

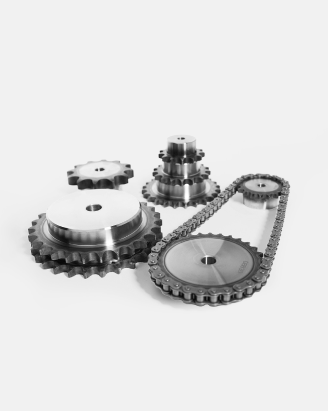

Звездочки приводные для роликовых цепей

По каталогу компании «ЦЕПЬИНВЕСТ» предлагается купить звездочки приводные для роликовых цепей в Москве. В продаже представлен широкий выбор готовой продукции, также есть возможность приобрести изделия нестандартных типоразмеров под заказ. Наша компания является официальным представителем сразу нескольких зарубежных производителей, а предлагаемая продукция соответствует международным стандартам. Заказать звездочки для приводных цепей предлагается оптом и в розницу по невысоким ценам.

Особенности конструкции и основные виды

Звездочки приводные для роликовых цепей — это неотъемлемая часть цепной передачи. Они представляют собой металлические зубчатые колеса, зубья зацепляют ролики приводной цепи и обеспечивают передачу энергии. Такие изделия используются в различных механизмах: это промышленное оборудование, сельскохозяйственная техника, гусеничный транспорт и многое другое. Ключевое преимущество цепной передачи – более высокая нагрузочная способность, по сравнению с ременной, а также постоянное передаточное отношение. Звездочки приводные роликовых цепей со временем изнашиваются: поверхность зубьев стачивается, в результате изделие перестает справляться со своими функциями и требует замены. Роликовая конструкция цепи обеспечивает зубчатым колесам долгое использование: трение скольжения заменяется трением качения, ролик прокатывается по зубцу колеса, что замедляет его износ. Однако любые детали со временем выходят из строя, поэтому звездочки необходимо своевременно менять. В каталоге нашей компании представлено несколько типов звездочек:

  1. Ведущие и ведомые. Они различаются по расположению в конструкции механизма и выполняемой функции.
  2. Промежуточные. Они устанавливаются на ведомой ветви, их задача – не допустить провисания цепи при большом расстоянии между валами.
  3. Натяжные. Такой тип звездочек предназначен для натяжения приводных цепей, это обеспечивает точное центрирование и снижает вибрации при движении цепи.

В каталоге вы найдете широкий выбор готовых изделий, которые могут использоваться для однорядных цепей, а также двухрядных и многорядных разновидностей. Они изготовлены по стандарту ISO 606-94, а также по стандарту ANSI B29.1M.

Параметры выбора звездочек

Чтобы правильно подобрать звездочки для приводных цепей, необходимо знать название сопрягаемой цепи, ее шаг и рядность. Кроме того, нужно знать требуемое число зубьев колеса или его наружный диаметр. Чтобы механизм работал плавно, рекомендуется подбирать звездочку с большим количеством зубьев. В этом случае приводная роликовая цепь будет перемещаться без рывков, и сохранится постоянная величина передаточного отношения. Если колесо имеет нечетное количество зубцов, оно прослужит дольше. В зависимости от назначения различают следующие варианты конструкции звездочек для цепной передачи:

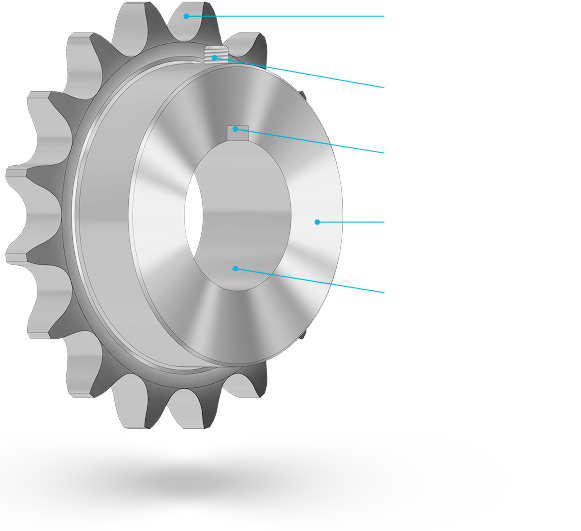

  1. Звездочки со ступицей. Они могут соединяться с валом при помощи шпонки или втулки, количество зубцов – от 8 до 125.
  2. Плоские зубчатые колеса без ступицы. Они применяются для однорядных цепей, для двухрядных цепей может использоваться сдвоенный вариант. Изделия имеют черновое отверстие под расточку до нужного диаметра в соответствии с размерами вала.
  3. Многозубые звездочки, применяемые для цепной передачи высокой точности.

Вся продукция, представленная в каталогах компании ООО «ЦЕПЬИНВЕСТ», снабжается клеймом на боковой поверхности зубчатого колеса. Клеймо содержит информацию о подходящем типе приводной цепи и количестве зубьев, с его помощью можно быстро подобрать изделия с подходящими параметрами под цепь определенного размера и назначения.

Преимущества универсальной конструкции звездочек

Представленные в продаже звездочки для приводных роликовых цепей изготовлены из высокопрочной конструкционной стали марки 45. В большом количестве можно приобрети готовую продукцию с шагом 9,525-12,7-15,875-19,05-25,4, а выбрать изделия для цепной передачи лучше по нашему каталогу. Цепные звездочки, имеющие шаг от 31,75, 38,1, 44,45, 50,8 миллиметров можно заказать, их изготовление займет минимум времени. Профиль зуба проходит специальную термическую обработку с применением токов высокой частоты. В результате металл приобретает высокую прочность до HRC 42 единиц, при этом закалку проходят только непосредственно зубья звездочки. Черновое отверстие и односторонняя ступица закалку не проходят, в результате металл легко подвергается обработке. Отверстие без больших трудозатрат расширяется до диаметра вала, изготовление звездочек цепных передач таким способом делает их универсальным вариантом для использования. Зубчатые колеса для приводных цепей, предлагаемые в нашем каталоге, имеют следующие преимущества:

  1. Высокая прочность и износостойкость. Специальная обработка обеспечивает изделиям долгий срок использования.
  2. Соосность и плоскостность зубьев по всему диаметру благодаря высокоточной обработке по современным технологиям. Искривления не допускаются, и это предотвращает превышение допустимых значений радиального биения.
  3. Невысокая цена благодаря массовому серийному производству. Компания «ЦЕПЬИНВЕСТ» предлагает купить продукцию партиями любого объема, при заказе от официального дилера производителя гарантируется невысокая стоимость.

Прочность HRC 42 единицы позволяет изделию выдерживать длительные высокие нагрузки, изделия отличаются высокой износостойкостью.

Изготовление звездочек на заказ: требования и условия

Если в цепном механизме используется роликовая цепь с нестандартным шагом, то вы можете заказать звездочки напрямую от производителя по персональным чертежам. Для этого нужно предоставить в компанию «ЦЕПЬИНВЕСТ» чертежи или эскизы, а если их нет, заказать изготовление с нуля, заполнив онлайн-форму на нашем сайте. Вы можете скачать бланк онлайн-заказа, который после заполнения необходимо отправить на адрес электронной почты info@tsepinvest.ru. Продолжительность изготовления звездочек для роликовых цепей обычно составляет 3-5 недель, основную часть этого срока составляет ожидание из-за большого количества заказов. Сроки выполнения заявок необходимо учесть перед заполнением формы. Наши специалисты помогут разработать эскизы и чертежи для выполнения поставленной задачи, нестандартные звездочки точно подойдут под параметры цепной передачи. После выполнения заказа товар бесплатно отгружается со склада и доставляется к терминалам транспортных компаний. Наша организация на постоянных условиях сотрудничает с перевозчиками «Деловые линии» и «РАТЭК». Оплаченные заказы отгружаются ежедневно, и мы сделаем все, чтобы выполнить вашу заявку в минимальные сроки. Компания «ЦЕПЬИНВЕСТ» станет надежным постоянным партнером: мы предлагаем поставки партий звездочек любого объема, при крупных регулярных заказах действует система скидок. Чтобы начать сотрудничество, отправьте заявку с помощью формы на сайте или позвоните по нашим номерам.



  • Звездочки ЦепьИнвест
  • Звездочки ЦепьИнвест
  • Звездочки ЦепьИнвест

Приводные звездочки под заказ:
Обращаем Ваше внимание, что если Вы не обнаружили необходимую Вам конфигурацию звездочки с нужным количеством зубьев или звездочку под Вашу цепь, то наша компания, ООО «ЦЕПЬИНВЕСТ», может изготовить ее по Вашим чертежам или эскизам.
Если у Вас нет чертежей, то Вы можете разместить заказ прямо на нашем сайте ЗАПОЛНИВ ВЕБ ФОРМУ ниже или же СКАЧАТЬ БЛАНК ЗАКАЗА, заполнив ее – отправить нам обратно по электронному адресу info@tsepinvest.ru.



Изготовление звездочек под заказ!

Выберите ваш тип звездочки

Далее >
Изготовление звездочек под заказ!
< Назад

Обязательно укажите тип фиксации

Далее >
Изготовление звездочек под заказ!

< Назад

Укажите тип цепи или ваши размеры

Далее >
Изготовление звездочек под заказ!

< Назад
Далее >
Изготовление звездочек под заказ!

Если каждый шаг отмечен зеленой подтверждающей иконкой, то в форме все поля заполнены правильно. Красная иконка указывает на наличие ошибок в некоторых полях ввода. На данном последнем шаге пользователь подтверждает правильность ввода информации.

< Назад

Внимание!!! Срок изготовления приводных звездочек под заказ по чертежам составляет: от 3 до 5 недель (большая часть из этого времени - это ожидание в очереди исполнения уже размещенных заказов). Поэтому, прежде чем отправлять Ваш заказ в наш адрес на просчет, просим учесть этот немаловажный момент.
Производим бесплатную отгрузку товара со склада г. Москва до терминала таких транспортных компаниями как: ООО «Ратэк» и ООО «Деловые линии».  Отгрузка оплаченных заказов - каждый рабочий день.
