Цепи тяговые разборные с вращающимися валиками (Р1) ГОСТ 589-85
Тяговые цепи с вращающимися валиками разработаны для установки на конвейерных механизмах. Данные промышленные конструкции используются в машиностроении и металлургических областях, но основное применение нашли в легкой промышленности.
Цепи изготавливаются согласно ГОСТ 589-85 и способны выдерживать высокие нагрузки. Ремонт изделий возможен благодаря особенностям конструкции.
Особенности конструкции

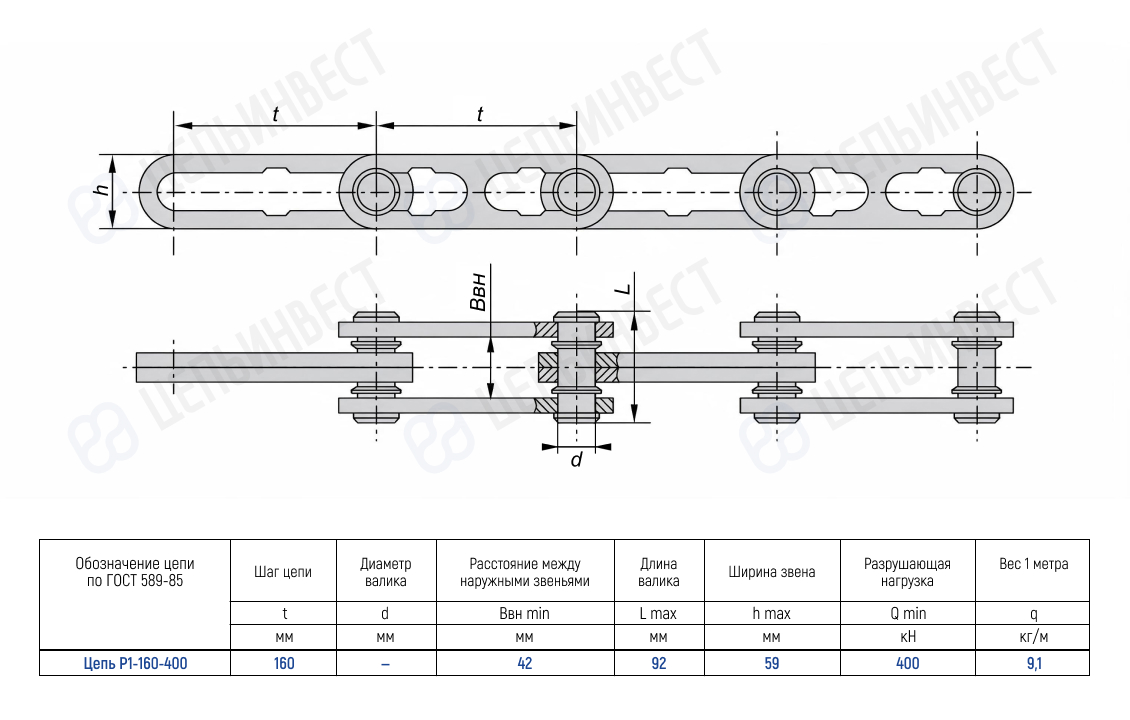

Разборная цепь тягового назначения состоит из внутреннего и наружного звеньев, а также вращающегося валика.
Производителями определены технологические стандарты для изделий данного вида. Они придерживаются отечественных нормативов, прописанных в ГОСТ 589-85. Его основные положения указаны в таблице:
| Обозначение цепи по ГОСТ | Шаг цепи | Расстояние между наруж. звеньями | Длина валика | Ширина звена наруж./td> | Разрушающая нагрузка | Масса |
| t | Ввн min | L max | h max | Q min | — | |
| мм | мм | мм | мм | кН | кг/м | |
| Цепь Р1-63-63 | 63 | 15 | 35 | 18 | 63 | 1,4 |
| Цепь Р1-80-106 | 80 | 21 | 48 | 30 | 106 | 3,2 |
| Цепь Р1-80-290 | 80 | 32 | 73 | 42 | 290 | 8,7 |
| Цепь Р1-100-160 | 100 | 27 | 56 | 32 | 160 | 3,8 |
| Цепь Р1-100-220 | 100 | 27 | 60 | 37 | 220 | 5,2 |
| Цепь Р1-125-250 | 125 | 34 | 73 | 46 | 250 | 7,4 |
| Цепь Р1-160-290 | 160 | 34 | 73 | 40 | 290 | 5,7 |
| Цепь Р1-160-400 | 160 | 42 | 92 | 59 | 400 | 9,1 |
| Цепь Р1-200-630 | 200 | 52 | 107 | 66 | 630 | 16,5 |
| Цепь Р1-250-1000 | 250 | 63 | 127 | 80 | 1000 | 24 |
Преимущества и сфера применения цепей
Тяговые цепи с вращающимися валиками имеют ряд преимуществ:
- способность выдерживать длительные нагрузки;
- широта выбора типоразмеров и прочих параметров;
- универсальность использования.
Конструкция разборного типа предполагает возможность быстрого ремонта посредством замены поврежденных участков.
Как купить
Для заказа цепей рекомендуется указывать их параметры согласно маркировке:
- Р1 – цепь разборного типа, тяговая, оборудованная вращающимися валиками.
- Далее указывается шаг звеньев в миллиметрах.
- После шага идут показатели разрушающих нагрузок в килоньютонах.
У нас можно заказать цепь произвольной длины. Мы предлагаем продукцию по доступной цене.
