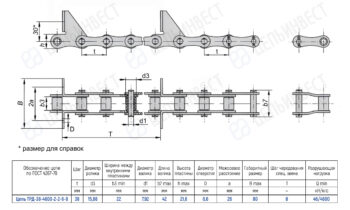

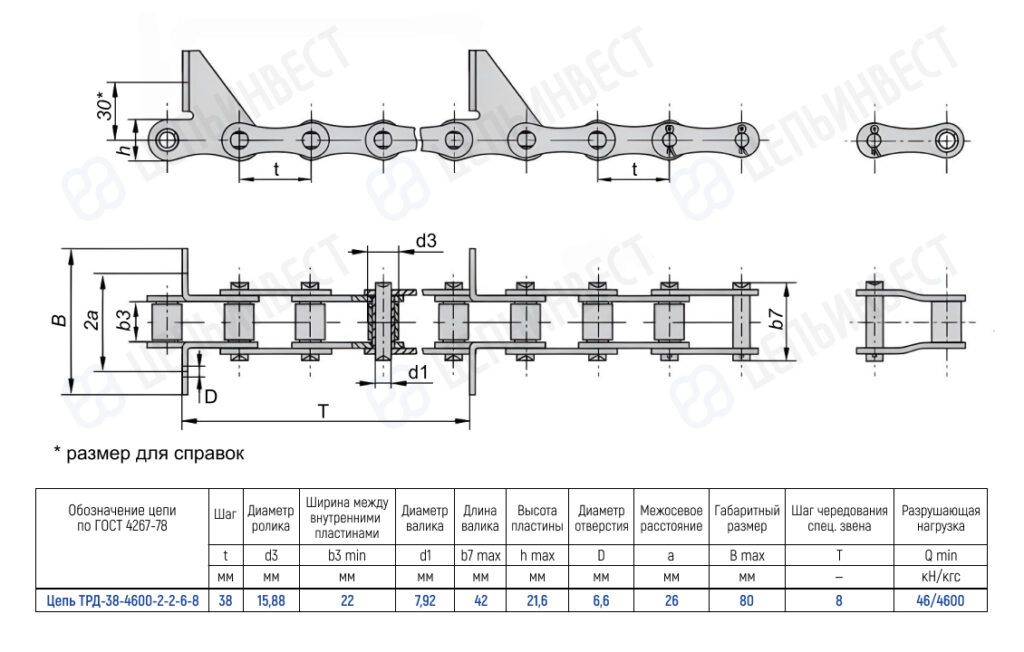

| Обозначение цепи | Цепь ТРД-38-4600-2-2-6-8 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d3, мм | 15,88 |
| Ширина между внутренними пластинами b3 min, мм | |
| Диаметр валика d1, мм | |
| Длина валика b7 max. мм | 42 |
| Высота пластины h max, мм | 20,1 |
| Диаметр отверстия D, мм | 6,6 |
| Межосевое расстояние a, мм | 26 |
| Габаритный размер B max, мм | 80 |
| Шаг чередования спец. звена T | 8 |
| Разруш. нагрузка Qmin, кН/кгс | 46,0/4600 |
Цепи ТРД – роликовые длиннозвенные для транспортёров и элеваторов — изготавливаются в соответствии с национальным стандартом ГОСТ 4267-78. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки.
Цепи транспортерные длиннозвенные изготавливаются различных типов и исполнений.
Тип цепи определяет форму специального звена.
Тип 1 – с двумя лапками, лежащими в плоскости, параллельной осям шарниров звена.
Тип 2 – с двумя лапками, расположенными перпендикулярно осям шарниров звена.
Тип 3 – с одной лапкой, лежащей в плоскости, параллельной осям шарниров звена.
Исполнение цепи определяет расположение специального звена.
Исполнение 1 – специальное звено располагается на наружном звене.
Исполнение 2 – специальное звено располагается на внутреннем звене.
Частота расположения специального звена определяется чередованием заданного шага цепи Т:
1(Т) – на каждом звене, 2(Т) – на каждом втором шаге.
Стандартная длина отрезка цепи составляет 5 метров, но кратна длине повторения специального звена. Каждый отрезок комплектуется соединительным звеном, которое необходимо для замыкания цепи в рабочий контур или соединения со следующим отрезком цепи. Отдельно можно приобрести переходные звенья, необходимые для соединения цепи в рабочий контур с нечетным количеством звеньев, а также для регулировки натяжения путем исключения их из контура в процессе выработки ресурса и естественного износа. К специальным звеньям с отверстиями (иное название: лапки, уши, аттачменты) прикрепляют планки, гребенки, скребки, ковши, различные полотна и элементы.
Длина одного отрезка цепи с необходимым расположением специальных звеньев, а также количество соединительных и переходных звеньев в отрезке могут быть согласованы с заказчиком.
Основное назначение цепи ТРД – тяговая транспортерная функция, перемещение различного сырья и материалов.
Конструктивным отличием транспортерных длиннозвенных цепей является увеличенный шаг по сравнению со стандартными приводными роликовыми цепями. Такая конструкция снижает вес цепи, что очень важно, так как конвейерное оборудование имеет большую протяженность.
Цепи транспортерные длиннозвенные наиболее часто применяются в зернометателях, нориях различной конструкции, транспортерах наклонной камеры комбайнов, зерновых и колосовых элеваторах, специальном конвейерном оборудовании различных отраслей.
Пример маркировки цепи ТРД-38-5600-2-2-6-8(Т)
ТРД – транспортерная роликовая длиннозвенная цепь;
38 – шаг цепи (мм);
5600 – разрушающая нагрузка (кгс);
2 – тип 2 (с двумя лапками, расположенными перпендикулярно осям шарниров звена);
2 – исполнение 2 (расположение специального звена на внутреннем звене цепи);
6 – диаметр отверстия в лапке/ухе (не менее 6 мм);
8(Т) – шаг чередования звеньев с лапками/ушами повторение на каждом восьмом шаге цепи (8х38мм=304 мм).
Компания ООО «ЦЕПЬИНВЕСТ» изготавливает стандартные цепи ТРД – роликовые длиннозвенные для транспортёров и элеваторов, а также по согласованным техническим характеристикам и с необходимой комплектацией со стороны заказчика.
