Цепи приводные роликовые повышенной точности и прочности шестирядные и восьмирядные (нефтяные) ГОСТ 21834-87
| Обозначение цепи по ГОСТ | Шаг | Диаметр ролика | Ширина между | Диаметр валика | Длина валика | Высота внутренней | Толщина пластины | Поперечный шаг | Разрушающая нагрузка | Вес 1 метра |
| t | d1 | b1 min | d2 | b7 max | h max | S max | A | Q min | q | |
| мм | мм | мм | мм | мм | мм | мм | мм | кН/кгс | кг/м | |
| Цепь 6НП-25,4 Цепь 6ПРН-25,4 Цепь 6Н-25,4 |
25,4 | 15,88 | 15,88 | 7,95 | 185 | 24,13 | 3,2 | 29,29 | 390/39000 | 16,8 |
| Цепь 6ТП-25,4 Цепь 6ПРТ-25,4 Цепь 6Т-25,4 |
25,4 | 15,88 | 15,88 | 7,95 | 205 | 24,13 | 4 | 32,59 | 390/39000 | 19,2 |
| Цепь 6НП-31,75 Цепь 6ПРН-31,75 Цепь 6Н-31,75 |
31,75 | 19,05 | 19,05 | 9,55 | 225 | 30,18 | 4 | 35,76 | 600/60000 | 25,2 |
| Цепь 6ТП-31,75 Цепь 6ПРТ-31,75 Цепь 6Т-31,75 |
31,75 | 19,05 | 19,05 | 9,55 | 245 | 30,18 | 4,8 | 39,1 | 600/60000 | 28,2 |
| Цепь 6НП-38,1 Цепь 6ПРН-38,1 Цепь 6Н-38,1 |
38,1 | 22,23 | 25,4 | 11,12 | 284 | 36,1 | 4,8 | 45,44 | 900/90000 | 37,2 |
| Цепь 6ТП-38,1 Цепь 6ПРТ-38,1 Цепь 6Т-38,1 |
38,1 | 22,23 | 25,4 | 11,12 | 304 | 36,1 | 5,6 | 48,87 | 900/90000 | 40,2 |

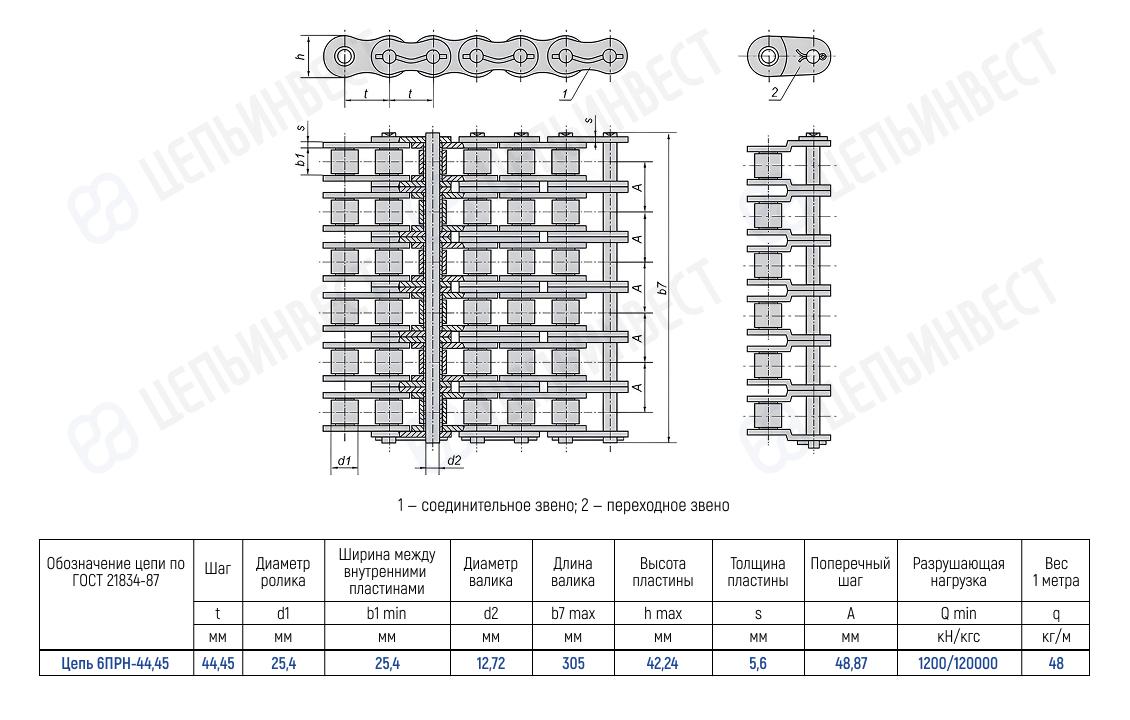

| Цепь 6НП-44,45 Цепь 6ПРН-44,45 Цепь 6Н-44,45 |
44,45 | 25,4 | 25,4 | 12,72 | 305 | 42,24 | 5,6 | 48,87 | 1200/120000 | 48 |
| Цепь 6ТП-44,45 Цепь 6ПРТ-44,45 Цепь 6Т-44,45 |
44,45 | 25,4 | 25,4 | 12,72 | 325 | 42,24 | 6,4 | 52,2 | 1254/125400 | 51,7 |
| Цепь 6НП-50,8 Цепь 6ПРН-50,8 Цепь 6Н-50,8 |
50,8 | 28,58 | 31,75 | 14,29 | 363 | 48,26 | 6,4 | 58,55 | 1500/150000 | 64,2 |
| Цепь 6ТП-50,8 Цепь 6ПРТ-50,8 Цепь 6Т-50,8 |
50,8 | 28,58 | 31,75 | 14,29 | 383 | 48,26 | 7,2 | 61,9 | 1500/150000 | 68,4 |
| Цепь 8НП-25,4 Цепь 8ПРН-25,4 Цепь 8Н-25,4 |
25,4 | 15,88 | 15,88 | 7,95 | 244 | 24,13 | 3,2 | 29,29 | 520/52000 | 22,4 |
| Цепь 8ТП-25,4 Цепь 8ПРТ-25,4 Цепь 8Т-25,4 |
25,4 | 15,88 | 15,88 | 7,95 | 270 | 24,13 | 4 | 32,59 | 520/52000 | 25,6 |
| Цепь 8НП-31,75 Цепь 8ПРН-31,75 Цепь 8Н-31,75 |
31,75 | 19,05 | 19,05 | 9,55 | 297 | 30,18 | 4 | 35,76 | 800/80000 | 33,6 |
| Цепь 8ТП-31,75 Цепь 8ПРТ-31,75 Цепь 8Т-31,75 |
31,75 | 19,05 | 19,05 | 9,55 | 322 | 30,18 | 4,8 | 39,1 | 800/80000 | 37,6 |
| Цепь 8НП-38,1 Цепь 8ПРН-38,1 Цепь 8Н-38,1 |
38,1 | 22,23 | 25,4 | 11,12 | 375 | 36,1 | 4,8 | 45,44 | 1200/120000 | 49,6 |
| Цепь 8ТП-38,1 Цепь 8ПРТ-38,1 Цепь 8Т-38,1 |
38,1 | 22,23 | 25,4 | 11,12 | 402 | 36,1 | 5,6 | 48,87 | 1200/120000 | 53,6 |
| Цепь 8НП-44,45 Цепь 8ПРН-44,45 Цепь 8Н-44,45 |
44,45 | 25,4 | 25,4 | 12,72 | 403 | 42,24 | 5,6 | 48,87 | 1600/160000 | 64 |
| Цепь 8ТП-44,45 Цепь 8ПРТ-44,45 Цепь 8Т-44,45 |
44,45 | 25,4 | 25,4 | 12,72 | 429 | 42,24 | 6,4 | 52,2 | 1600/160000 | 69 |
В компании «ЦЕПЬИНВЕСТ» представлены шестирядные и восьмирядные приводные роликовые цепи повышенной точности и прочности. Данный тип промышленных цепей изготавливается по ГОСТ 21834-87. Многорядные изделия рассчитаны на использование в тяжелонагруженных приводах. Заказать качественную продукцию предлагается по невысокой цене.
Особенности конструкции и использования
Промышленные цепи такого типа состоят из 6 или 8 рядов подвижных роликов, установленных на втулки и соединенных металлическими пластинами. Такая конструкция обеспечивает высокий КПД: ролик прокатывается по зубу звездочки и обеспечивает минимальные потери энергии при вращении валов. К другим преимуществам цепей можно отнести:
- Материал изготовления – высокопрочная легирующая сталь. Она обладает большой усталостной прочностью и износостойкостью.
- Срок эксплуатации 32 000 часов – это значительно больше, чем у прочих разновидностей.
- Устойчивость к высоким и низким температурам – допускается эксплуатация при температурном диапазоне от -40 до +60 градусов.
Предлагаем купить многорядные промышленные цепи от лучших изготовителей России. При необходимости партия изготавливается по спецзаказу.
