Цепь 6НП-25,4

Цепь 6НП-25,4

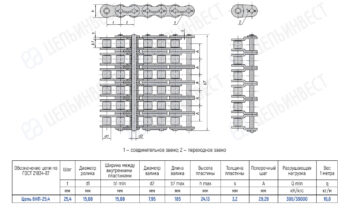

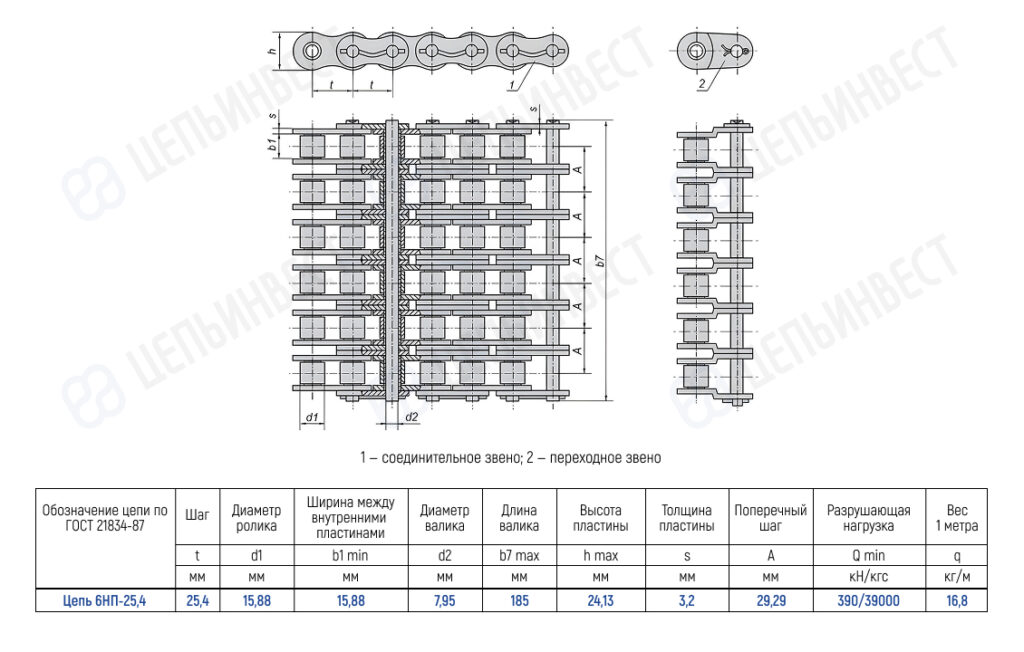

Цепи приводные роликовые повышенной точности и прочности шестирядные и восьмирядные (нефтяные) ГОСТ 21834-87

1 — соединительное звено 2 — переходное звено

Обозначение цепи по ГОСТ Шаг
t
мм
Диаметр ролика
d1
мм
Ширина между
внутренними пластинами
b1 min
мм
Диаметр валика
d2
мм
Длина валика
b7 max
мм
Высота внутренней
пластины
h max
мм
Толщина пластины
S max
мм
Поперечный шаг
A
мм
Разрушающая нагрузка
Q min
кН/кгс
Вес 1 метра
цепи (расчетная)
q
кг/м
Цепь 6НП-25,4 25,4 15,88 15,88 7,95 185 24,13 3,2 29,29 390/39000 16,8
