Цепь 6ПРН-25,4

Цепь 6ПРН-25,4

Цепи приводные роликовые повышенной точности и прочности шестирядные и восьмирядные (нефтяные) ГОСТ 21834-87

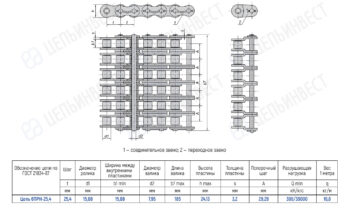

1 — соединительное звено 2 — переходное звено

    Обозначение цепи по ГОСТШаг
    t
    мм
    Диаметр ролика
    d1
    мм
    Ширина между
    внутренними пластинами
    b1 min
    мм
    Диаметр валика
    d2
    мм
    Длина валика
    b7 max
    мм
    Высота внутренней
    пластины
    h max
    мм
    Толщина пластины
    S max
    мм
    Поперечный шаг
    A
    мм
    Разрушающая нагрузка
    Q min
    кН/кгс
    Вес 1 метра
    цепи (расчетная)
    q
    кг/м
    Цепь 6ПРН-25,425,415,8815,887,9518524,133,229,29390/3900016,8
