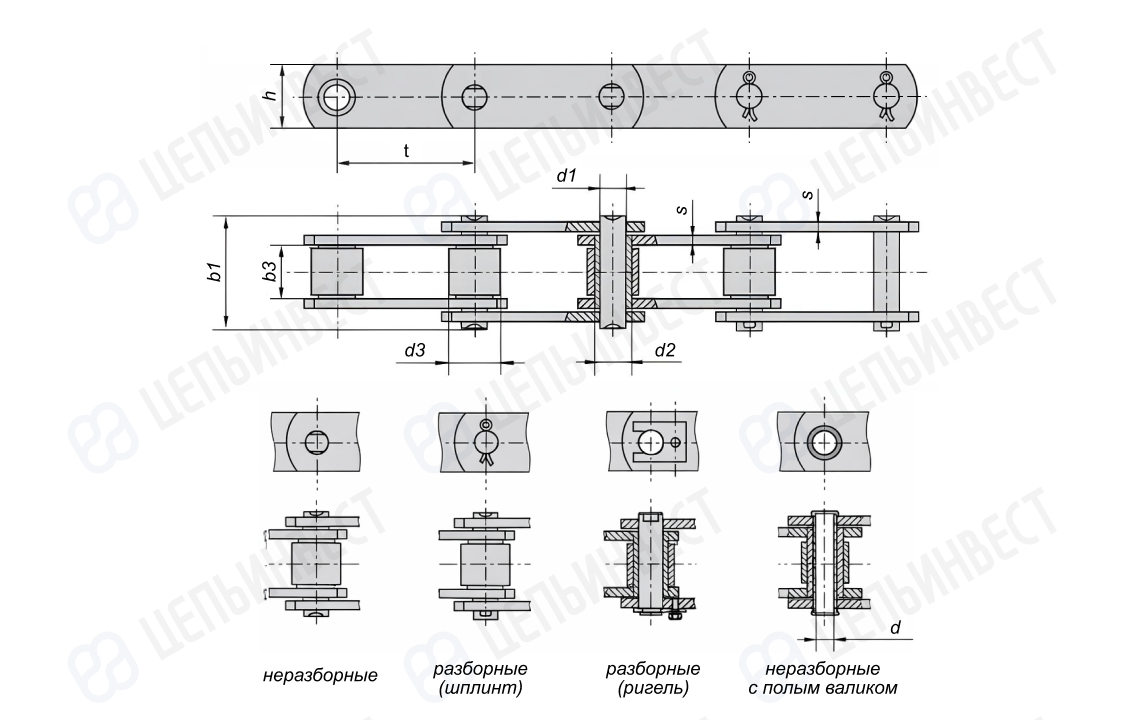

Цепи тяговые пластинчатые роликовые М, МС (Тип 2) ГОСТ 588-81

Цепи тяговые пластинчатые роликовые М, МС (Тип 2) ГОСТ 588-81

Обозначение цепи по ГОСТ 588-81 Шаг Диаметр ролика Диаметр втулки Ширина между внутренними пластинами Диаметр валика Длина валика Диаметр отверстия полого валика Высота пластины Толщина пластины Разрушающая нагрузка Вес 1 метра
t d3 d2 b3 min d1 b1 max d h max S Q min q
мм мм мм мм мм мм мм мм мм кН/кгс кг/м
Цепь М20-2-40-1 40 12,5 9 15 6 35 — 18 2,5 20/2000 1,42
Цепь М20-2-50-1 50 12,5 9 15 6 35 — 18 2,5 20/2000 1,27
Цепь М20-2-63-1 63 12,5 9 15 6 35 — 18 2,5 20/2000 1,16
Цепь М20-2-80-1 80 12,5 9 15 6 35 — 18 2,5 20/2000 1,04
Цепь М20-2-100-1 100 12,5 9 15 6 35 — 18 2,5 20/2000 1
Цепь М20-2-125-1 125 12,5 9 15 6 35 — 18 2,5 20/2000 0,93
Цепь М28-2-50-1 50 15 10 17 7 40 — 20 3 28/2800 1,84
Цепь М28-2-63-1 63 15 10 17 7 40 — 20 3 28/2800 1,64
Цепь М28-2-80-1 80 15 10 17 7 40 — 20 3 28/2800 1,5
Цепь М28-2-100-1 100 15 10 17 7 40 — 20 3 28/2800 1,4
Цепь М28-2-125-1 125 15 10 17 7 40 — 20 3 28/2800 1,3
Цепь М28-2-160-1 160 15 10 17 7 40 — 20 3 28/2800 1,22
Цепь М40-2-63-1 63 18 12,5 19 8,5 45 — 25 3,5 40/4000  2,38
Цепь М40-2-80-1 80 18 12,5 19 8,5 45 — 25 3,5 40/4000 2,28
Цепь М40-2-100-1 100 18 12,5 19 8,5 45 — 25 3,5 40/4000 2,1
Цепь М40-2-125-1 125 18 12,5 19 8,5 45 — 25 3,5 40/4000 2
Цепь М40-2-160-1 160 18 12,5 19 8,5 45 — 25 3,5 40/4000 1,82
Цепь М56-2-63-1 63 21 15 23 10 52 — 30 4 56/5600  3,23
Цепь М56-2-80-1 80 21 15 23 10 52 — 30 4 56/5600 3,45
Цепь М56-2-100-1 100 21 15 23 10 52 — 30 4 56/5600 3,15
Цепь М56-2-125-1 125 21 15 23 10 52 — 30 4 56/5600 2,85
Цепь М56-2-160-1 160 21 15 23 10 52 — 30 4 56/5600 2,65
Цепь М80-2-80-1 80 25 18 27 12 62 — 35 5 80/8000 5,4
Цепь М80-2-100-1 100 25 18 27 12 62 — 35 5 80/8000 4,9
Цепь М80-2-125-1 125 25 18 27 12 62 — 35 5 80/8000 4,35
Цепь М80-2-160-1 160 25 18 27 12 62 — 35 5 80/8000 4,1
Цепь М80-2-200-1 200 25 18 27 12 62 — 35 5 80/8000 3,9
Цепь М112-2-80-1 80 30 21 31 15 73 — 40 6 112/11200 8,4
Цепь М112-2-100-1 100 30 21 31 15 73 — 40 6 112/11200 6,4
Цепь М112-2-125-1 125 30 21 31 15 73 — 40 6 112/11200 6,1
Цепь М112-2-160-1 160 30 21 31 15 73 — 40 6 112/11200 5,9
Цепь М112-2-200-1 200 30 21 31 15 73 — 40 6 112/11200 5,46
Цепь М112-2-250-1 250 30 21 31 15 73 — 40 6 112/11200 5,15
Цепь М160-2-100-1 100 36 25 36 18 85 — 45 7 160/16000  10,6
Цепь М160-2-125-1 125 36 25 36 18 85 — 45 7 160/16000 9,35
Цепь М160-2-160-1 160 36 25 36 18 85 — 45 7 160/16000 8,7
Цепь М160-2-200-1 200 36 25 36 18 85 — 45 7 160/16000 7,8
Цепь М224-2-125-1 125 42 30 42 21 98 — 56 8 224/22400 14,3
Цепь М224-2-160-1 160 42 30 42 21 98 — 56 8 224/22400 12,7
Цепь М224-2-200-1 200 42 30 42 21 98 — 56 8 224/22400 11,7
Цепь М224-2-200-2 200 42 30 42 21 98 — 56 8 224/22400 11,7
Цепь М224-2-250-1 250 42 30 42 21 98 — 56 8 224/22400 10,6
Цепь М224-2-315-1 315 42 30 42 21 98 — 56 8 224/22400 9,95
Цепь М315-2-160-2 160 50 36 47 25 112 — 60 10 315/31500 18,1
Цепь М315-2-200-1 200 50 36 47 25 112 — 60 10 315/31500 16,4
Цепь М315-2-250-1 250 50 36 47 25 112 — 60 10 315/31500 15
Цепь М315-2-315-1 315 50 36 47 25 112 — 60 10 315/31500 13,7
Цепь МС28-2-63-3 63 22,5 17,5 17 13 42 8,3 26 3 28/2800 2,56
Цепь МС28-2-80-3 80 22,5 17,5 17 13 42 8,3 26 3 28/2800 2,29
Цепь МС28-2-100-3 100 22,5 17,5 17 13 42 8,3 26 3 28/2800 2,07
Цепь МС28-2-125-3 125 22,5 17,5 17 13 42 8,3 26 3 28/2800 1,89
Цепь МС56-2-80-3 80 27 21 23 15,5 48 10,3 36 4 56/5600 4,65
Цепь МС56-2-100-3 100 27 21 23 15,5 48 10,3 36 4 56/5600 4,18
Цепь МС56-2-125-3 125 27 21 23 15,5 48 10,3 36 4 56/5600 3,79
Цепь МС56-2-160-3 160 27 21 23 15,5 48 10,3 36 4 56/5600 3,45
Цепь МС112-2-100-3 100 38 29 31 22 67 14,3 51 6 112/11200 10,2
Цепь МС112-2-125-3 125 38 29 31 22 67 14,3 51 6 112/11200 9,11
Цепь МС112-2-160-3 160 38 29 31 22 67 14,3 51 6 112/11200 8,13
Цепь МС112-2-200-3 200 38 29 31 22 67 14,3 51 6 112/11200 7,45
Цепь МС224-2-160-3 160 53 41 42 31 90 20,3 72 8 224/22400 18,7
Цепь МС224-2-200-3 200 53 41 42 31 90 20,3 72 8 224/22400 16,85
Цепь МС224-2-250-3 250 53 41 42 31 90 20,3 72 8 224/22400 15,36
Цепь МС224-2-315-3 315 53 41 42 31 90 20,3 72 8 224/22400 14,13

Цепи тяговые пластинчатые используются в водоочистных сооружениях, оборудовании для сахарной промышленности, в дорожной технике, в конвейерах различного назначения.
Применяются в судостроении, в машиностроении; в металлургической, деревообрабатывающей, целлюлозно-бумажной промышленностях.
Тяговые пластинчатые цепи выпускаются по ГОСТ 588-81, ISO 1977, DIN 8165 и по стандарту предприятия. Кроме того ГОСТ 588-81 устанавливает для тяговых пластинчатых цепей типы и исполнения присоединительных элементов.
