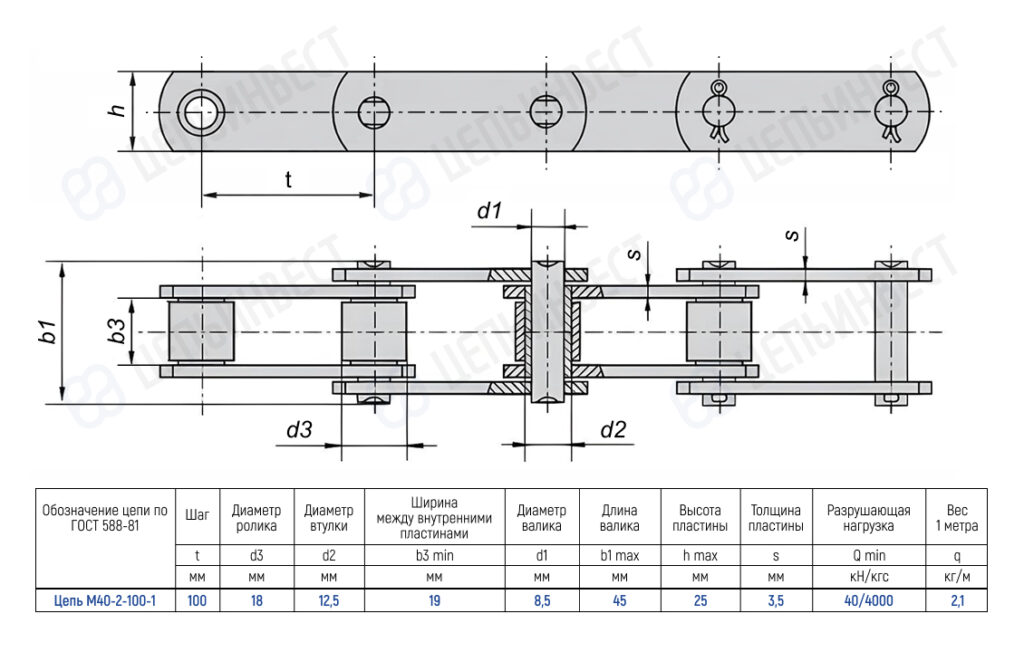

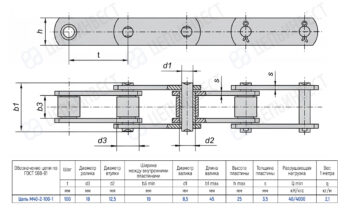

Цепь М40-2-100-1
| Обозначение цепи по ГОСТ |
Шаг t мм |
Вес 1 метра цепи (расчетная) q кг |
Диаметр ролика d3 мм |
Ширина между внутренними пластинами b3 min мм |
Диаметр втулки d2 мм |
Диаметр валика d1 мм |
Длина валика b1 max мм |
Диаметр отверстия полого валика d мм |
Высота пластины h max мм |
Толщина пластины S мм |
Разрушающая нагрузка Q min кН/кгс |
| Цепь М40-2-100-1 | 100 | 2,1 | 18 | 19 | 12,5 | 8,5 | 45 | — | 25 | 3,5 | 40/4000 |
