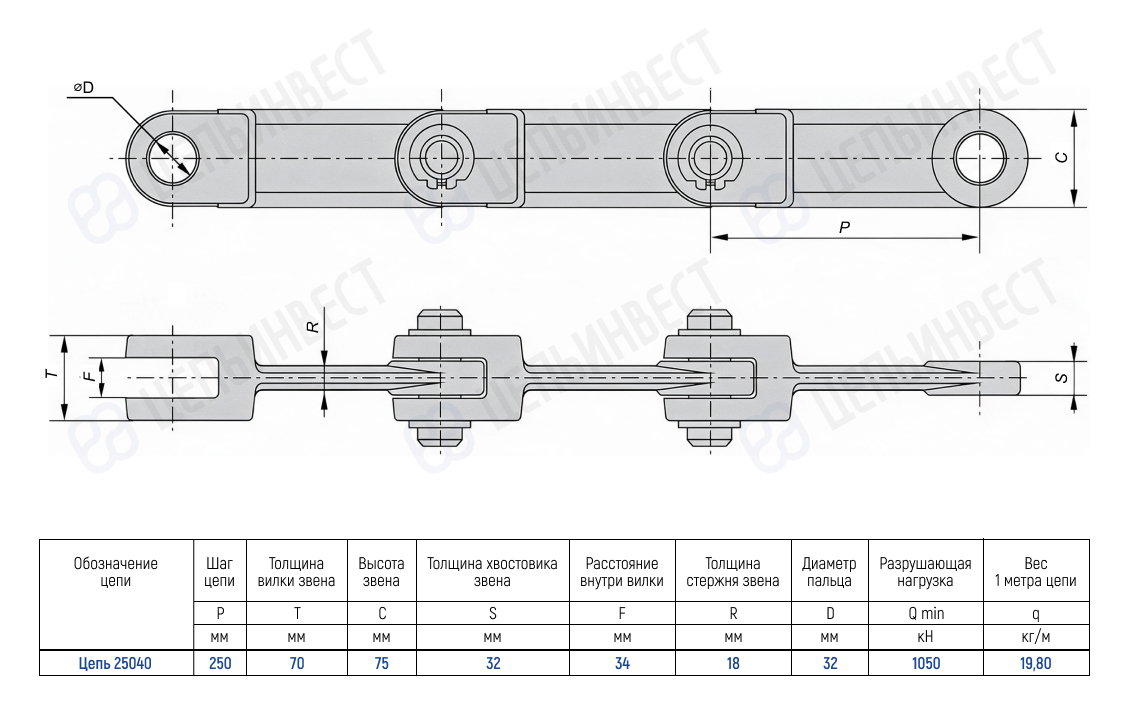

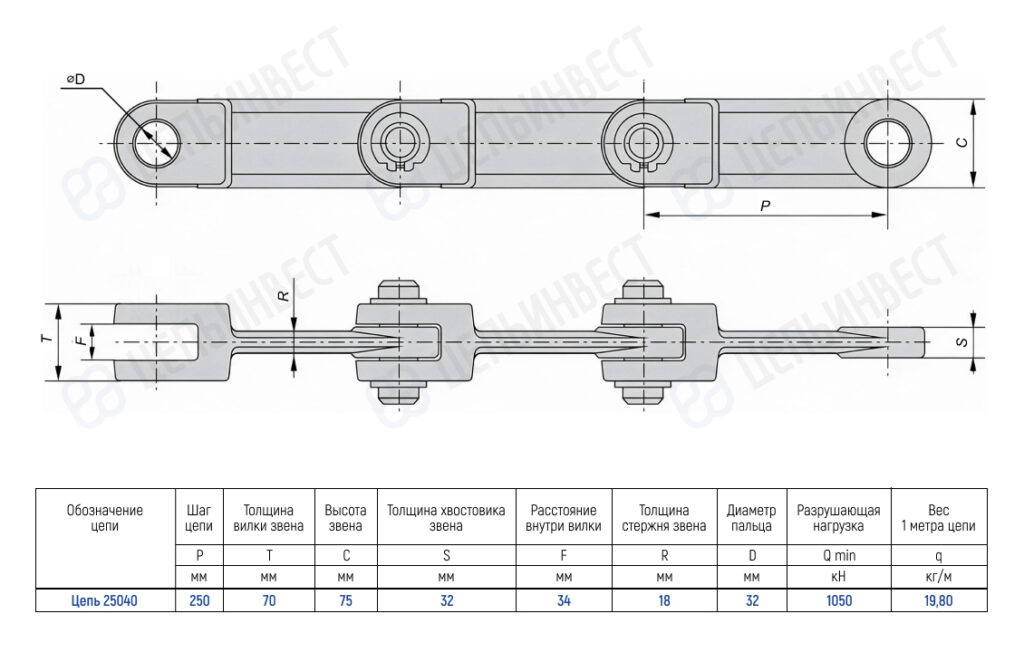

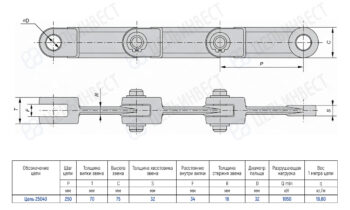

| Обозначение цепи | Цепь 25040 |
|---|---|
| Шаг P, мм | |
| Толщина вилки звена T, мм | 70 |
| Высота звена C, мм | 75 |
| Толщина хвостовика звена S, мм | 32 |
| Расстояние внутри вилки F, мм | 34 |
| Толщина стержня звена R, мм | 18 |
| Диаметр пальца D, мм | 32 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м |
Цепи тяговые вильчатые изготавливаются в соответствии с национальным стандартом ГОСТ 12996-90. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки.
Вильчатые цепи состоят из трех основных элементов: звена, валика и стопорного кольца. Звено — основной элемент вильчатой цепи, изготавливается методом горячей ковки с последующей механической и термической обработкой стали. Звено имеет два отверстия: одно в вилке и одно в хвостовике, куда устанавливается валик. Валик обычно фиксируется стопорными кольцами, обеспечивающими надежное соединение звена и валика. В зависимости от целей применения вильчатые цепи используются с различными типами скребков. Выбор скребка зависит от условий эксплуатации и типа транспортируемых материалов. Износостойкость и предел прочности при растяжении цепи зависят от качества каждого элемента и выбора материалов под конкретную задачу. Конструкция и материалы подбираются под требуемую нагрузку, скорость и условия эксплуатации.
Горнодобывающая и горно-обогатительная промышленность: в скребковых конвейерах для транспортировки руды, угля, породы, концентратов. Здесь важна высокая прочность и стойкость к абразивному износу — цепи выдерживают большие нагрузки и работают в тяжёлых условиях.
Угольные шахты и котельные: для углеподачи и удаления золы/шлака. В шахтных конвейерах вильчатые цепи — типовой тяговый элемент; в котельных они перемещают топливо к топкам и удаляют продукты сгорания.
Цементная и стекольная промышленность: при подаче сырья (мел, глина, песок) и транспортировке горячих или пылящих материалов. Конструкция цепи и скребков позволяет работать с мелкодисперсными фракциями без сильного просыпания.
Деревообрабатывающая и лесозаготовительная отрасли: для перемещения стружки, опилок, щепы, коры. Скребки эффективно сгребают лёгкие волокнистые материалы, а вильчатая конструкция обеспечивает надёжное крепление скребков и выдерживает неравномерные нагрузки.
Широкое применение данный вид цепей получил в конвейерах, рассчитанных на работу с сыпучими и кусковыми материалами, например, в конвейерах с погружёнными скребками (КПС): КПС(З), 2КПС(З), КПС(2М).
Пример маркировки цепи Р1-200:
Р1 — разборная конструкция, палец фиксируется при помощи проволочного шплинта;
200 — шаг цепи (мм);
Пример маркировки цепи Р2-160:
Р2 — разборная конструкция, палец фиксируется при помощи сжимной шайбы;
160 — шаг цепи (мм);
Компания ООО «ЦЕПЬИНВЕСТ» предлагает производство кованых звеньев как в стандартном исполнении, так и по индивидуальному заказу. Возможна адаптация под специфические требования по размерам, нагрузкам и условиям эксплуатации. Если вам нужна помощь в выборе цепной продукции и ее комплектующих, свяжитесь с нами по телефону +7 (495) 134-31-31 или отправьте заявку на электронную почту info@tsepinvest.ru.
