Цепи тяговые вильчатые ГОСТ 12996-90

Цепи тяговые вильчатые ГОСТ 12996-90

Цепи тяговые вильчатые ГОСТ 12996-90

Типы цепей

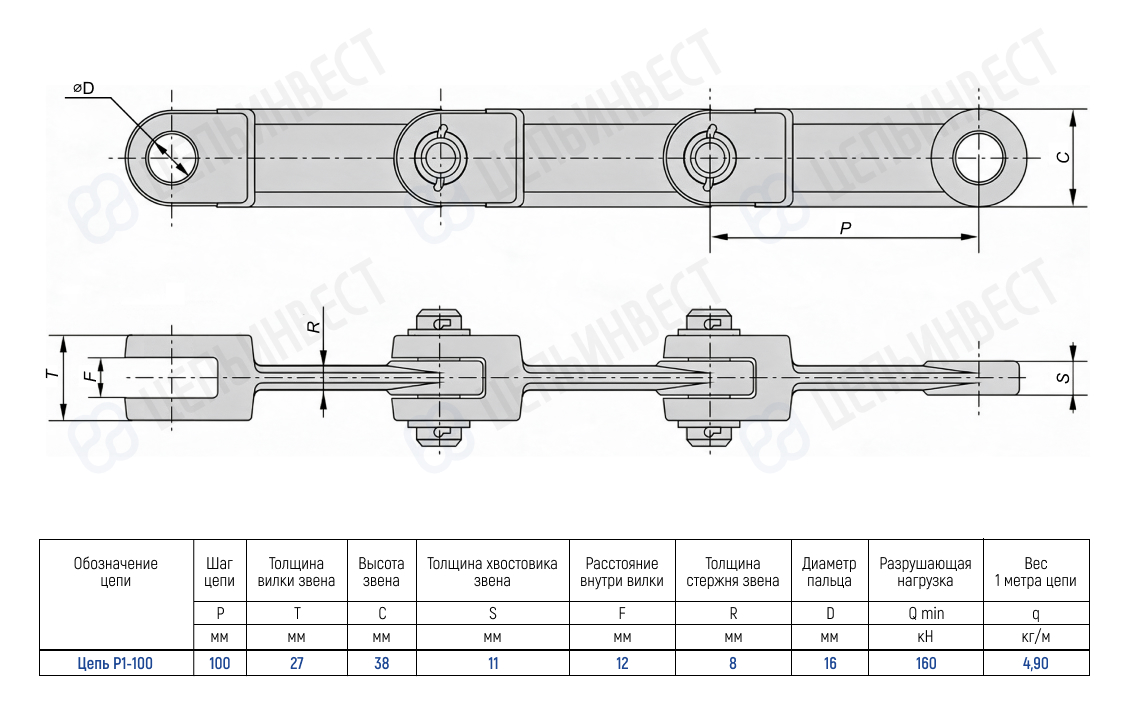

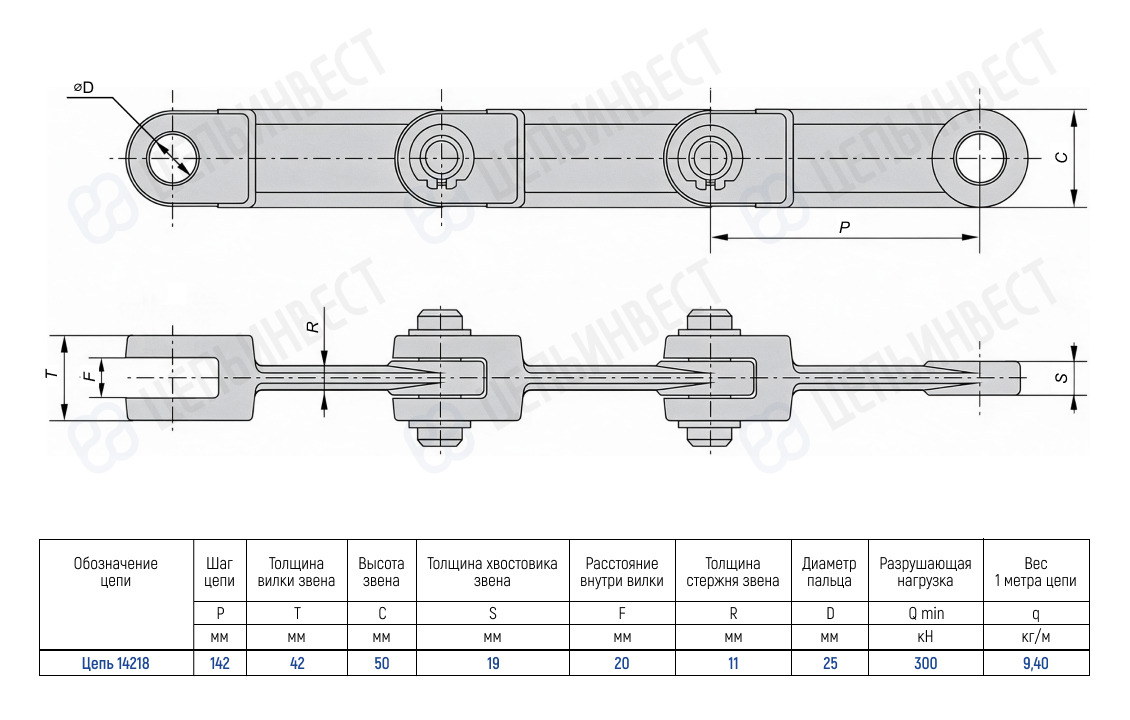

Разборная, с фиксацией пальца проволочным шплинтом (Р1) Цепь тяговая вильчатая разборная, с фиксацией пальца проволочным шплинтом (Р1) ГОСТ 12996-90Разборная, с фиксацией пальца сжимной стопорной шайбой (Р2) Цепь тяговая вильчатая разборная, с фиксацией пальца сжимной стопорной шайбой (Р2) ГОСТ 12996-90Легкоразборная, с фиксацией пальца штифтом-шпонкой (Р3) Цепь тяговая вильчатая легкоразборная, с фиксацией пальца штифтом-шпонкой (Р3) ГОСТ 12996-90

Виды моделей

Цепи тяговые вильчатые ГОСТ 12996-90 виды моделей

Обозначение цепиШаг звена
t
мм
Толщина вилки звена
S
мм
Толщина стержня звена
S1
мм
Толщина хвостовика звена
S2
мм
Расстояние внутри вилки
L
мм
Диаметр пальца
d
мм
Высота звена
В
мм
Масса 1 пог.м.
кг/м
Разрушающая нагрузка
кН
Цепь Р1-100100278111216384,9160
Цепь Р1-101,6 (1)101,6246131414363,8598
Цепь Р1-101,6 (2)101,6309131414365,25147
Цепь Р1-1251253510151620427,6240
Цепь Р1-142 (18)14242111920255010,4265
Цепь Р1-142 (26)14262152830255014,9412
Цепь Р1-1601604312202225509,5400
Цепь Р1-20020052152325326415,6640
Цепь Р1-25025066183032408025,51000
Цепь Р2-100100278111216384,9160
Цепь Р2-101,6 (1)101,6246131414363,8598
Цепь Р2-101,6 (2)101,6309131414365,25147
Цепь Р2-1251253510151620427,6240
Цепь Р2-142 (18)14242111920255010,4265
Цепь Р2-142 (26)14262152830255014,9412
Цепь Р2-1601604312202225649,5400
Цепь Р2-20020052152325328015,6640
Цепь Р2-25025066183032403825,51000
Цепь Р3-100100278111216384,9160
Цепь Р3-1251253510151620427,6240
Цепь Р3-1601604312202225649,5400
Цепь Р3-20020052152325328015,6640
Цепь Р3-25025066183032403825,51000

Тяговые вильчатые цепи применяются в конвейерных механизмах и прочих устройствах подъемно-транспортного назначения. Обычно они дополнительно обустраиваются скребками и иными рабочими органами.

Конструктивные особенности

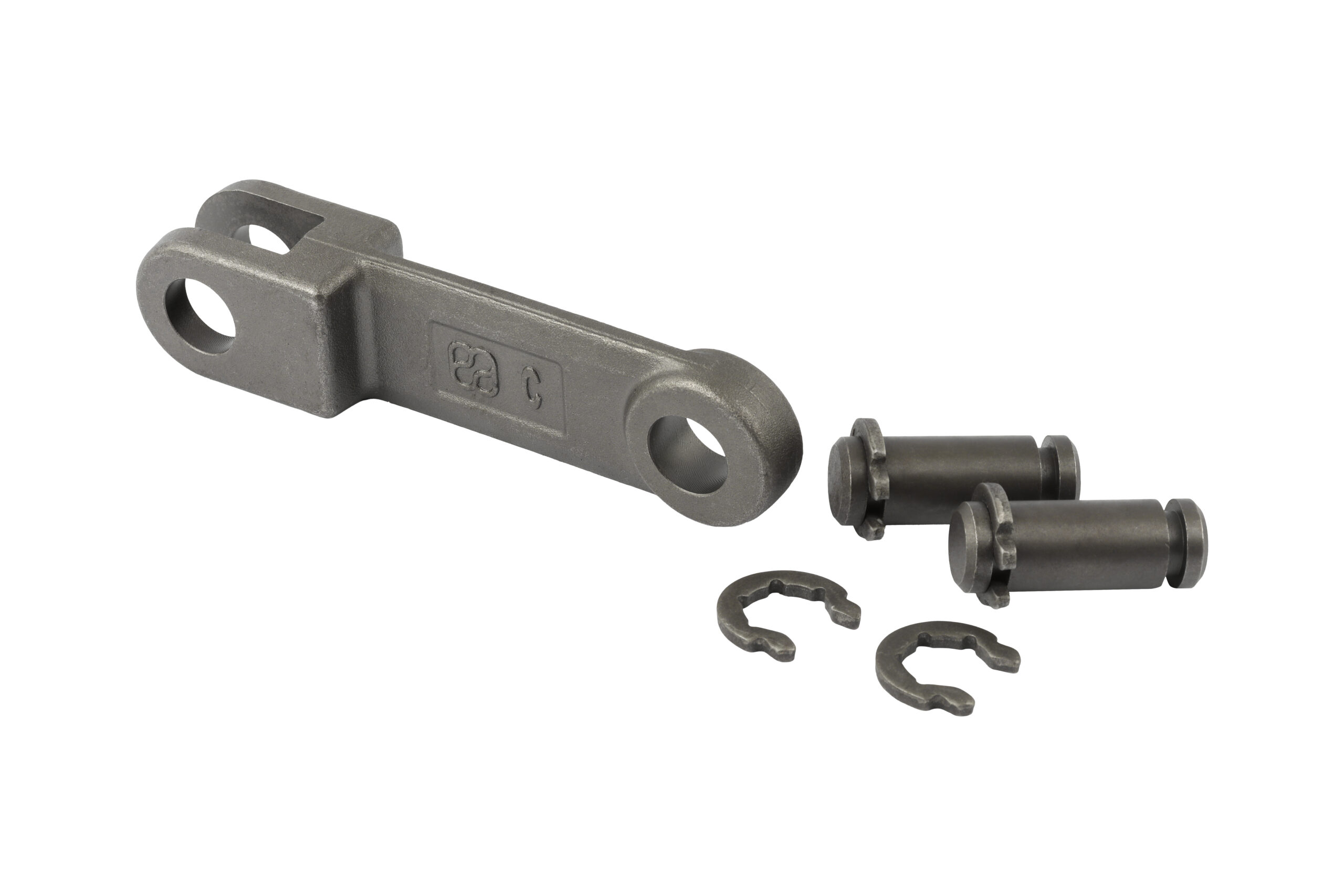

Конструкция цепей уникальна тем, что каждое звено представляет собой не пластину, а отлитую в виде цельного элемента вилку. Одно звено вставляется внутрь другого, затем звенья скрепляются с помощью пальца и шплинта.

cepi_tyagovye_vilchatye-1-1-1

Изделия, имеющие одинаковый шаг, могут обладать различной внутренней шириной вилки, толщиной звеньевого стержня, а также диаметром пальца и высотой каждого звена. От этих параметров будет напрямую зависеть предполагаемая нагрузка.

Звенья могут изготавливаться в стандартном варианте либо с технологическими отверстиями для фиксации скребков и прочих элементов. Те, в свою очередь, могут крепиться с помощью заклепок и болтов или методом сварки.

Скребковые элементы располагаются как под прямым углом к плоскости, так и с наклонами. Их можно усиливать через дополнительную наварку брусков из металла.

Разновидности продукции

Промышленность выпускает вильчатые тяговые цепи разных типоразмеров. При этом они делятся на три вида:

  • Р1 – разборной конструкции, палец фиксируется при помощи проволочного шплинта;
  • Р2 – разборной конструкции, палец фиксируется при помощи сжимной шайбы;
  • Р3 – легко разборная, палец фиксируется при помощи штифта-шпонки.

cepi_tyagovye_vilchatye-1-1-2

Стандартные типы цепей у того или иного производителя могут иметь разные диаметры соединительных штифтов или внутреннюю ширину вилки. Более важной характеристикой является параметр внешней ширины вилки, а также диаметр стержня у каждого звена. Данные параметры образуют посадочный размер на звездочки.

Преимущества и особенности

Уникальная конструкция наделяет цепи конкурентными преимуществами:

  • возможность производства изделий в широком диапазоне вариантов и типоразмеров;
  • высокие показатели коэффициента полезного действия;
  • износоустойчивость и прочность;
  • обеспечение плавного хода во время работы.

Если учесть, что тяговые цепи сегодня распространены на разных производствах и прочих сферах, то к ним предъявляются повышенные требования по качеству. Более подробно они расписаны в ГОСТ 12996-90.

Цепи изготавливаются из прочных сортов стали и проходят поверхностную закалку. Для определения материала изготовления учитывается:

  • режим температуры и влажности для работы механизма;
  • вид груза для перемещения;
  • условия эксплуатации – под открытым небом или в помещении, закрытого типа механизм или открытого.

Цепи вильчатой конструкции могут использоваться в разных механизмах-подъемниках и конвейерных схемах. Часто их дополнительно оборудуют скребковыми элементами. Продукция используется в авто- и машиностроении, пищепроме, целлюлозно-бумажной и авиационной промышленности, сельском хозяйстве.

Заказать качественные цепи можно у нас в компании.
