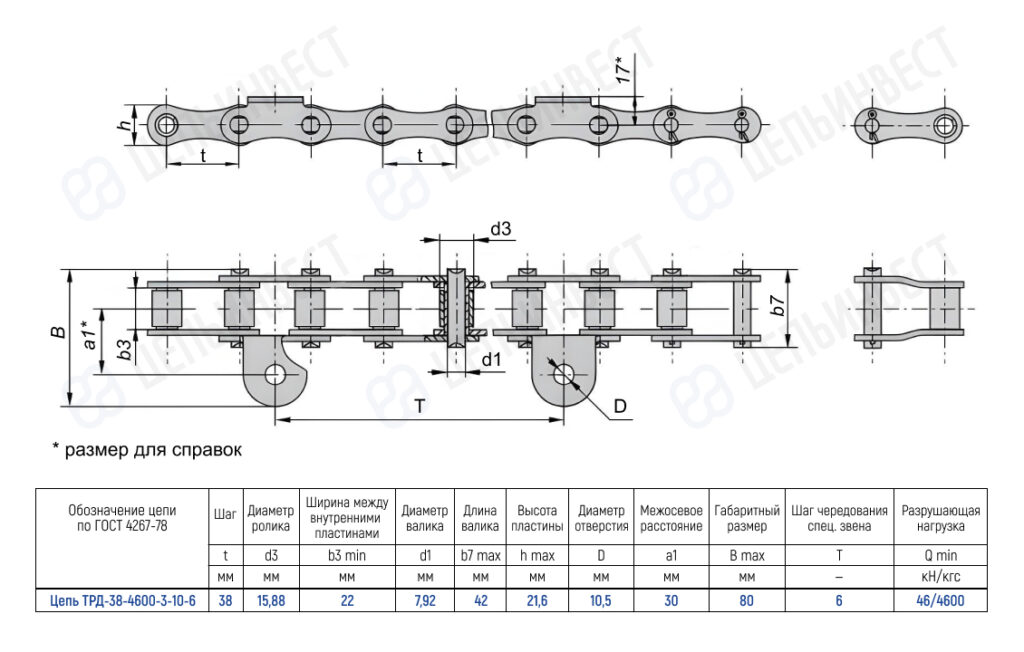

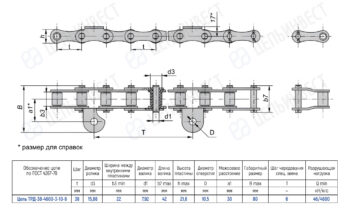

Детали
| Обозначение цепи | Цепь ТРД-38-4600-3-10-6 |
|---|---|
| Шаг цепи t мм | 38 |
| Диам. ролика d1 мм | 15, 88 |
| Ширина между внутренними пластинами b1 min мм | 22 |
| Диаметр валика d2 мм | 7, 92 |
| Длина валика b7 max мм | 42 |
| Высота пластины h max мм | 21, 6 |
| Диаметр отверстия D мм | 10, 5 |
| Межосевое расстояние a мм | 30 |
| Габаритный размер B max мм | 80 |
| Шаг чередования элемента T | 6 |
| Разруш. нагрузка Qmin кгс | 4600 |
