Детали

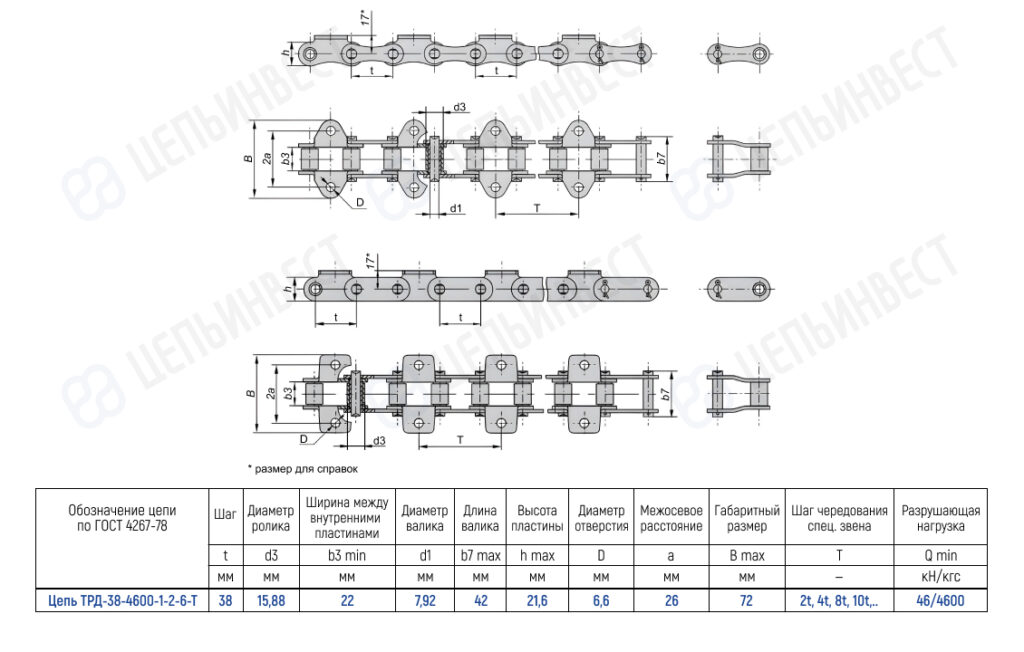

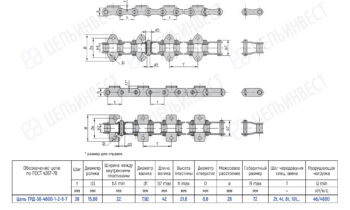

| Обозначение цепи | Цепь ТРД-38-4600-1-2-6-Т |
|---|---|
| Шаг цепи t мм | 38 |
| Диаметр ролика d1 мм | 15, 88 |
| Ширина между внутренними пластинами b1 min мм | 22 |
| Диаметр валика d2 мм | 7, 92 |
| Длина валика b7 max мм | 42 |
| Высота пластины h max мм | 21, 6 |
| Диаметр отверстия D мм | 6, 6 |
| Межосевое расстояние a мм | 26 |
| Габаритный размер B max мм | 72 |
| Шаг чередования элемента T | 2t, 4t, 8t, 10t, .. |
| Разруш. нагрузка Qmin кгс | 4600 |
