Детали

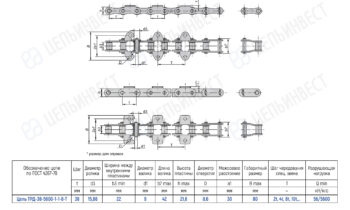

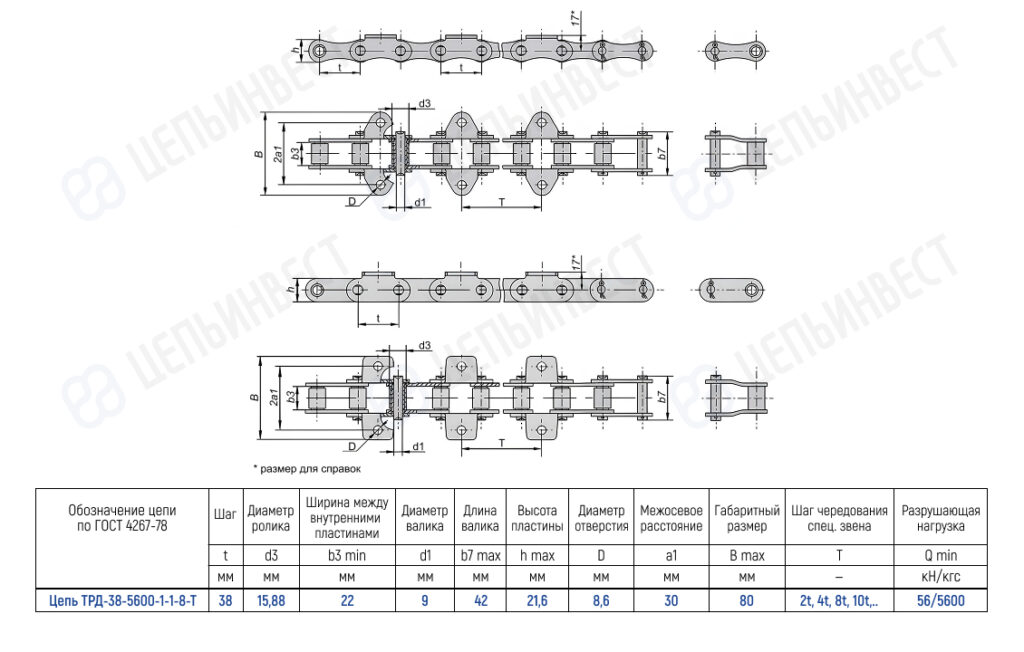

| Обозначение цепи | Цепь ТРД-38-5600-1-1-8-Т |
|---|---|
| Шаг цепи t мм | 38 |
| Диаметр ролика d1 мм | 15, 88 |
| Ширина между внутренними пластинами b1 min мм | 22 |
| Диаметр валика d2 мм | 9 |
| Длина валика b7 max мм | 42 |
| Высота пластины h max мм | 21, 6 |
| Диаметр отверстия D мм | 8, 6 |
| Межосевое расстояние a мм | 30 |
| Габаритный размер B max мм | 80 |
| Шаг чередования элемента T | 2t, 4t, 8t, 10t, .. |
| Разруш. нагрузка Qmin кгс | 5600 |
