Детали

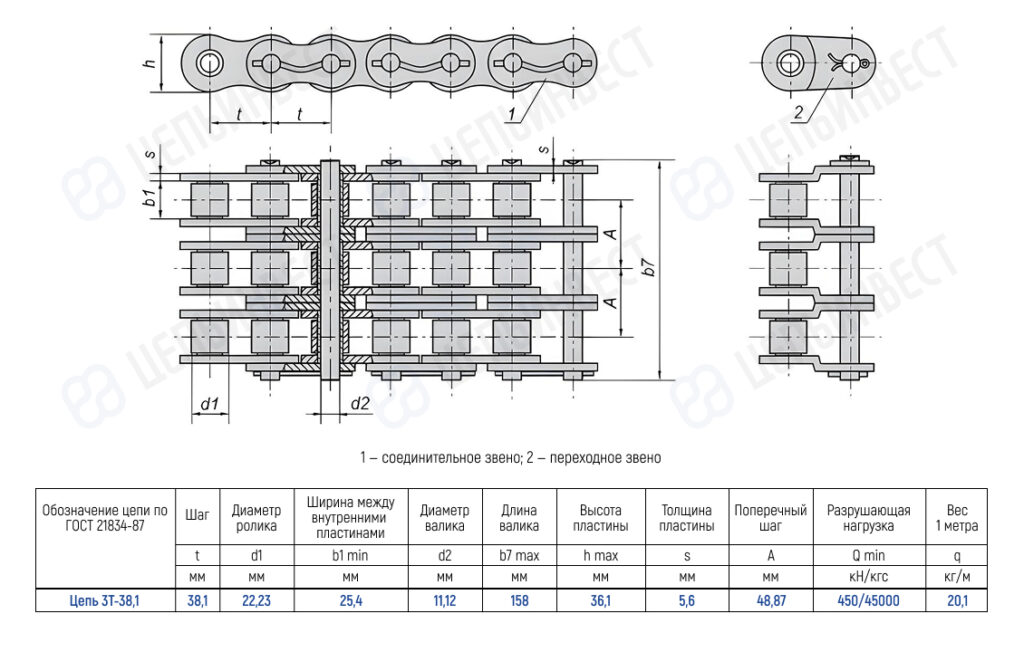

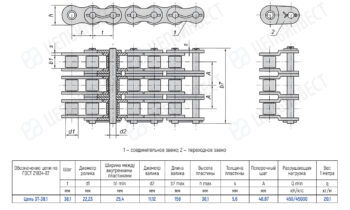

| Обозначение цепи по ГОСТ | Цепь 3Т-38, 1 |
|---|---|
| Шаг t мм | 38, 1 |
| Диаметр ролика d1 мм | 22, 23 |
| Ширина между внутренними пластинами b1 min мм | 25, 4 |
| Диаметр валика d2 мм | 11, 12 |
| Длина валика b7 max мм | 158 |
| Высота внутренней пластины h max мм | 36, 1 |
| Толщина пластины S max мм | 5, 6 |
| Поперечный шаг A мм | 48, 87 |
| Разрушающая нагрузка Q min кН/кгс | 450/45000 |
| Вес 1 метра цепи (расчетная) q кг/м | 20, 1 |
