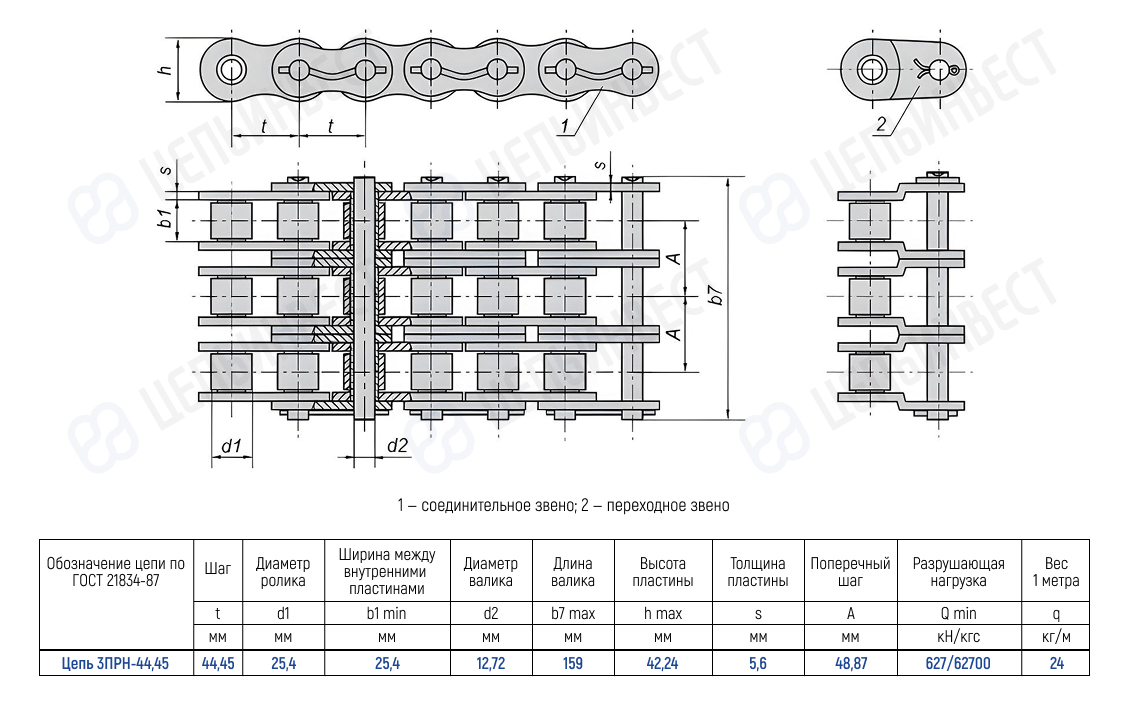

Цепи приводные роликовые повышенной точности и прочности трехрядные (нефтяные) ГОСТ 21834-87
| Обозначение цепи по DIN/ISO | Шаг | Диаметр ролика | Ширина между внутренними пластинами | Диаметр валика | Длина валика | Высота пластины | Толщина пластины | Поперечный шаг | Разрушающая нагрузка | Вес метра |
| P | d1 max | b1 min | d2 max | L max | h2 max | T max | A | Q min | q | |
| мм | мм | мм | мм | мм | мм | мм | мм | кН | кг/м | |
| Цепь 3НП-25,4 Цепь 3ПРН-25,4 Цепь 3Н-25,4 | 25,4 | 15,88 | 15,88 | 7,95 | 98 | 24,13 | 3,2 | 29,29 | 195/19500 | 8,4 |
| Цепь 3ТП-25,4 Цепь 3ПРТ-25,4 Цепь 3Т-25,4 | 25,4 | 15,88 | 15,88 | 7,95 | 107 | 24,13 | 4 | 32,59 | 195/19500 | 9,6 |
| Цепь 3НП-31,75 Цепь 3ПРН-31,75 Цепь 3Н-31,75 | 31,75 | 19,05 | 19,05 | 9,55 | 118 | 30,18 | 4 | 35,76 | 300/30000 | 12,6 |
| Цепь 3ТП-31,75 Цепь 3ПРТ-31,75 Цепь 3Т-31,75 | 31,75 | 19,05 | 19,05 | 9,55 | 127 | 30,18 | 4,8 | 39,1 | 300/30000 | 14,1 |
| Цепь 3НП-38,1 Цепь 3ПРН-38,1 Цепь 3Н-38,1 | 38,1 | 22,23 | 25,4 | 11,12 | 148 | 36,1 | 4,8 | 45,44 | 450/45000 | 18,6 |
| Цепь 3ТП-38,1 Цепь 3ПРТ-38,1 Цепь 3Т-38,1 | 38,1 | 22,23 | 25,4 | 11,12 | 158 | 36,1 | 5,6 | 48,87 | 450/45000 | 20,1 |
| Цепь 3НП-44,45 Цепь 3ПРН-44,45 Цепь 3Н-44,45 | 44,45 | 25,4 | 25,4 | 12,72 | 159 | 42,24 | 5,6 | 48,87 | 627/62700 | 24 |
| Цепь 3ТП-44,45 Цепь 3ПРТ-44,45 Цепь 3Т-44,45 | 44,45 | 25,4 | 25,4 | 12,72 | 168 | 42,24 | 6,4 | 52,2 | 627/62700 | 25,9 |
| Цепь 3НП-50,8 Цепь 3ПРН-50,8 Цепь 3Н-50,8 | 50,8 | 28,58 | 31,75 | 14,29 | 187 | 48,26 | 6,4 | 58,55 | 789/78900 | 32,1 |
| Цепь 3ТП-50,8 Цепь 3ПРТ-50,8 Цепь 3Т-50,8 | 50,8 | 28,58 | 31,75 | 14,29 | 197 | 48,26 | 7,2 | 61,9 | 789/78900 | 34,2 |
| Цепь 3НП-63,5 Цепь 3ПРН-63,5 Цепь 3Н-63,5 | 63,5 | 39,67 | 38,1 | 19,85 | 231 | 60,32 | 8 | 72,5 | 1290/129000 | 52,2 |
| Цепь 3ТП-63,5 Цепь 3ПРТ-63,5 Цепь 3Т-63,5 | 63,5 | 39,67 | 38,1 | 22,2 | 251 | 60,32 | 9,5 | 78,31 | 1560/156000 | 60 |
Компания «ЦЕПЬИНВЕСТ» предлагает купить трехрядные приводные роликовые цепи повышенной точности и прочности. Промышленные цепи такого типа изготавливаются по ГОСТ 21834-87 и используются в тяжелонагруженных приводных механизмах.
Их также называют нефтяными, т.к. они применяются в буровых установках. Основным отличием такой продукции стала высокая точность исполнения, что обеспечивает повышенную прочность и увеличивает ресурс использования.
Особенности конструкции и применения
Трехрядные цепи используются в приводных механизмах высокой мощности. Они состоят из трех рядов соединенных между собой металлических пластин и подвижных роликов. При взаимодействии со звездочками на валах обеспечивается передача механической энергии благодаря пониженному трению. Цепи ГОСТ 21834-87 обладают несколькими особенностями:
- Для повышения прочностной усталости элементы изготавливаются из легированных видов стали.
- Места соединения валиков и отверстий тщательно обрабатываются. Ресурс таких моделей достигает 32000 часов.
- Цепи рассчитаны на эксплуатацию в широком температурном диапазоне.
Предлагаем заказать трехрядные цепи оптовыми и розничными партиями от лучших российских производителей. Чтобы сделать заказ, позвоните нам.
