Детали

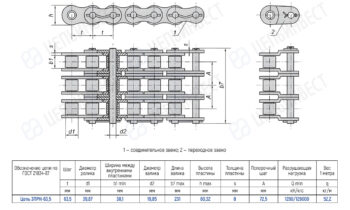

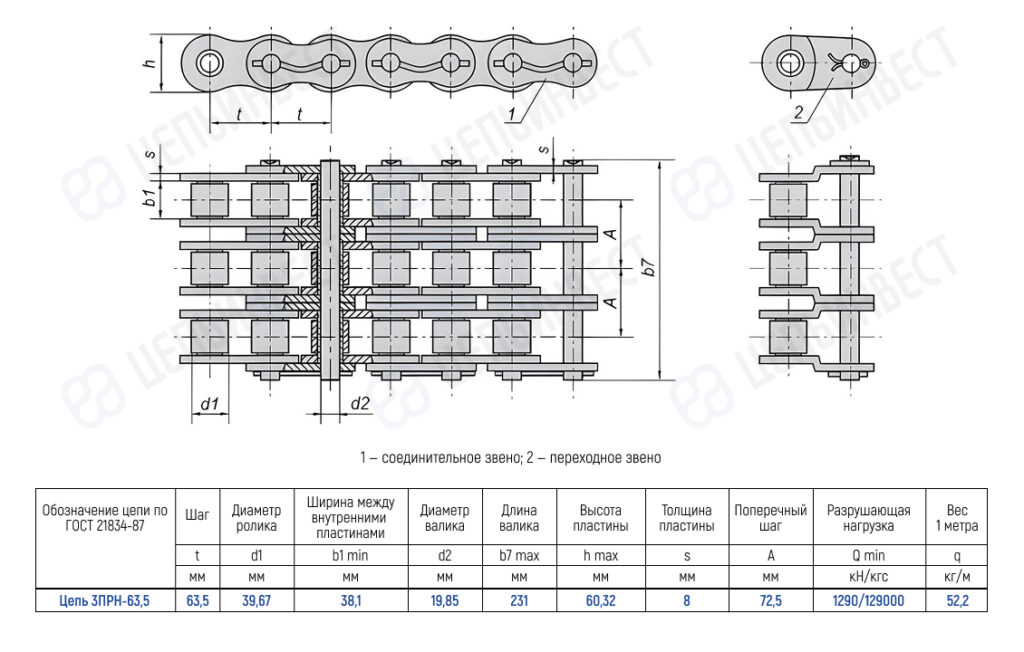

| Обозначение цепи по ГОСТ | Цепь 3ПРН-63, 5 |
|---|---|
| Шаг t мм | 63, 5 |
| Диаметр ролика d1 мм | 39, 67 |
| Ширина между внутренними пластинами b1 min мм | 38, 1 |
| Диаметр валика d2 мм | 19, 85 |
| Длина валика b7 max мм | 231 |
| Высота внутренней пластины h max мм | 60, 32 |
| Толщина пластины S max мм | 8 |
| Поперечный шаг A мм | 72, 5 |
| Разрушающая нагрузка Q min кН/кгс | 1290/129000 |
| Вес 1 метра цепи (расчетная) q кг/м | 52, 2 |
