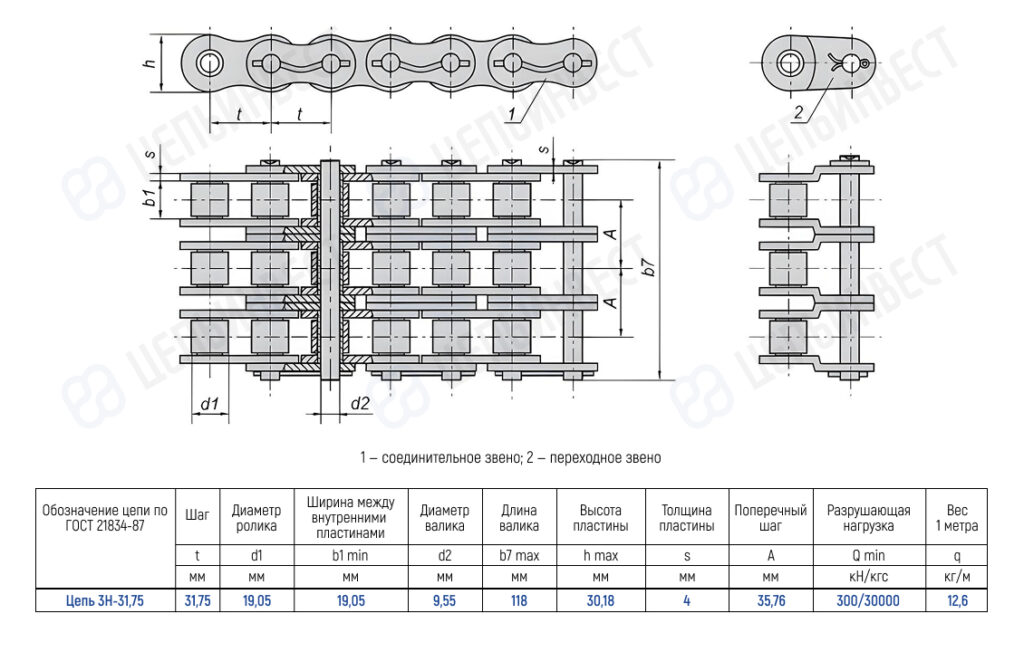

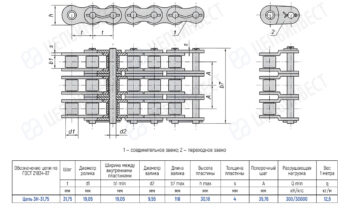

Детали
| Обозначение цепи по ГОСТ | Цепь 3Н-31, 75 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max мм | 118 |
| Высота внутренней пластины h max мм | 30, 18 |
| Толщина пластины S max мм | 4 |
| Поперечный шаг A мм | 35, 76 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q кг/м | 12, 6 |
