Детали

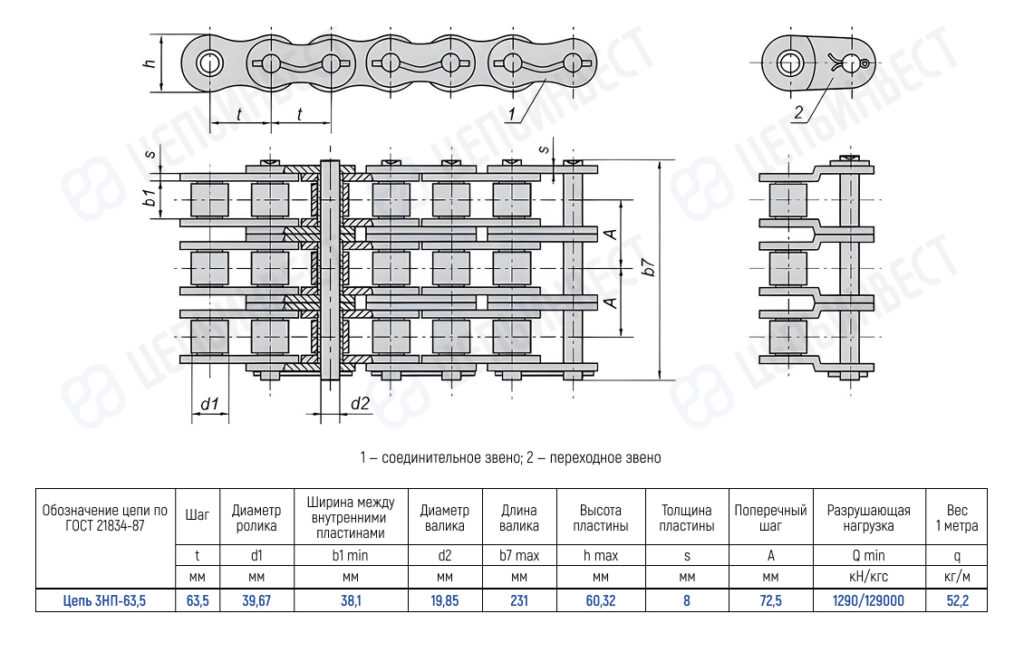

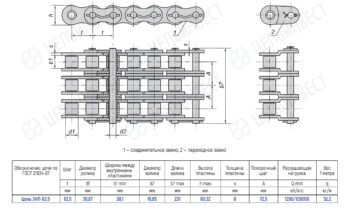

| Обозначение цепи по ГОСТ | Цепь 3НП-63, 5 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max мм | 231 |
| Высота внутренней пластины h max мм | 60, 32 |
| Толщина пластины S max мм | 8 |
| Поперечный шаг A мм | 72, 5 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q кг/м | 52, 2 |
