Цепи транспортерные длиннозвенные (Тип 2, Исполнение 2)

Цепи транспортерные длиннозвенные (Тип 2, Исполнение 2) ГОСТ 4267-78

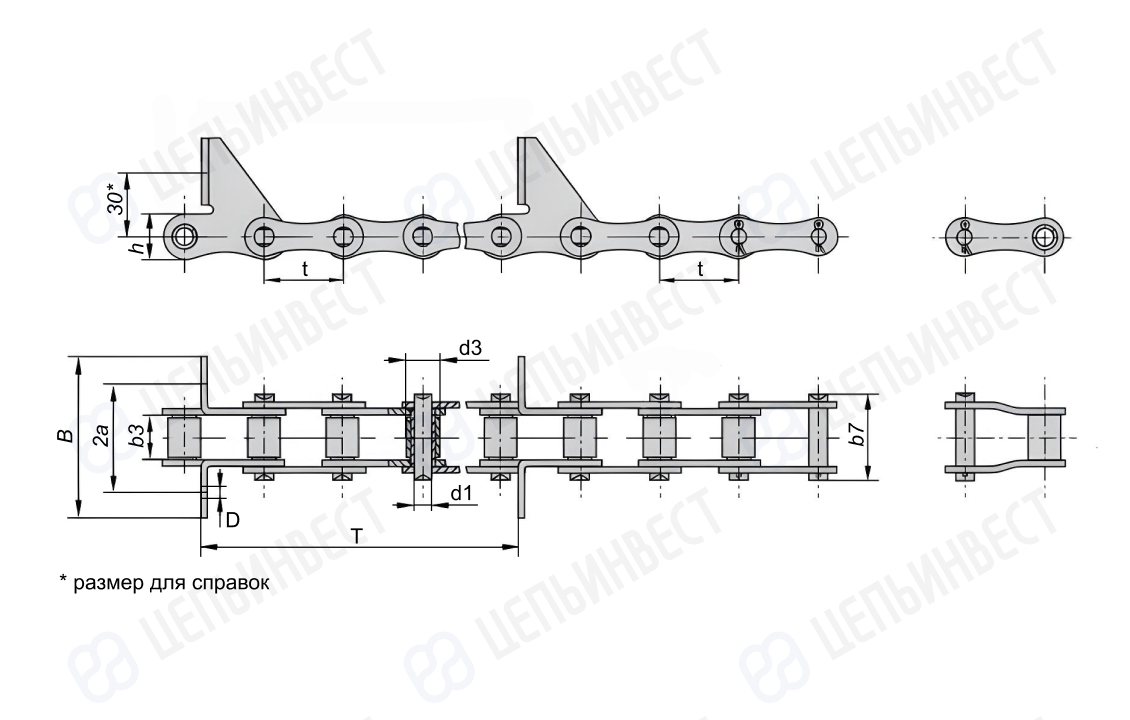

Цепи транспортерные длиннозвенные ГОСТ 4267-78 (Тип 2, Исполнение 2)

Обозначение цепи поГОСТ 4267-78 Шаг цепи Диаметр ролика Ширина между внутренними пластинами Диаметр валика Длина валика Высота пластины Диаметр отверстия Межосевое расстояние Габаритный размер Шаг чередования спец. звена Разрушающая нагрузка
t d3 b3 min d1 b7 max h max D a B max T Q min
мм мм мм мм мм мм мм мм мм — кН/кгс
Цепь ТРД-31,75-2300-2-2-6-Т 31,75 10,16 9,65 5,08 24 13,6 6,6 26 72 4t, 6t,8t,.. 23/2300
Цепь ТРД-38-3000-2-2-6-Т 38 15,88 22 7,92 42 21,3 6,6 26 80 4t, 6t,8t,.. 30/3000
Цепь ТРД-38-4000-2-2-6-Т 38 15,88 22 7,92 47 21,3 6,6 26 80 4t, 6t,8t,.. 40/4000
Цепь ТРД-38-4600-2-2-6-4 38 15,88 22 7,92 42 21,6 6,6 26 80 4 46/4600
Цепь ТРД-38-4600-2-2-6-6 38 15,88 22 7,92 42 21,6 6,6 26 80 6 46/4600
Цепь ТРД-38-4600-2-2-6-8 38 15,88 22 7,92 42 21,6 6,6 26 80 8 46/4600
Цепь ТРД-38-5600-2-2-6-4 38 15,88 22 9 42 21,6 6,6 26 80 4 56/5600
Цепь ТРД-38-5600-2-2-6-6 38 15,88 22 9 42 21,6 6,6 26 80 6 56/5600
Цепь ТРД-38-5600-2-2-6-8 38 15,88 22 9 42 21,6 6,6 26 80 8 56/5600

По каталогу компании «ЦЕПЬИНВЕСТ» предлагается купить транспортерные длиннозвенные цепи типа 2 исполнения 2. Данный вид промышленных цепей изготавливается по ГОСТ 4267-78. Он предназначен для перемещения тяжелых грузов на транспортерных и конвейерных линиях, цепи используются на промышленных предприятиях, элеваторах, в комбайнах. Они комплектуются специальными элементами для установки скребков, ковшей и других приспособлений для транспортировки грузов.

Преимущества и особенности конструкции

Промышленные цепи ТРД имеют увеличенную вдвое длину звена: это уменьшает вес и снижает стоимость конструкции. Изделия типа 2 снабжаются двумя лапками, расположенными перпендикулярно оси шарниров звена. Исполнение 2 предполагает крепление специальных элементов к внутренней пластине.

Транспортерные длиннозвенные модели обладают следующими особенностями:

  1. Прочность и износостойкость. Для изготовления используются специальные марки стали, металл проходит температурную обработку.
  2. Небольшая скорость работы. Из-за особенностей конструкции длиннозвенные модели не рассчитаны на высокие скорости конвейеров.
  3. Небольшой вес, уменьшающий нагрузку на механизм.

Заказ продукции

Наша компания предлагает заказать цепи ТРД оптом и в розницу. Продукция соответствует стандартам, проходит многократные проверки и имеет заводскую гарантию. Широкий выбор типоразмеров позволяет подобрать изделия, возможно изготовление на заказ. Ознакомьтесь с прайс-листом компании и позвоните нам для уточнения деталей оптовой или розничной покупки.
