Цепи транспортерные длиннозвенные (Тип 1, Исполнение 2)

Цепи транспортерные длиннозвенные (Тип 1, Исполнение 2) ГОСТ 4267-78

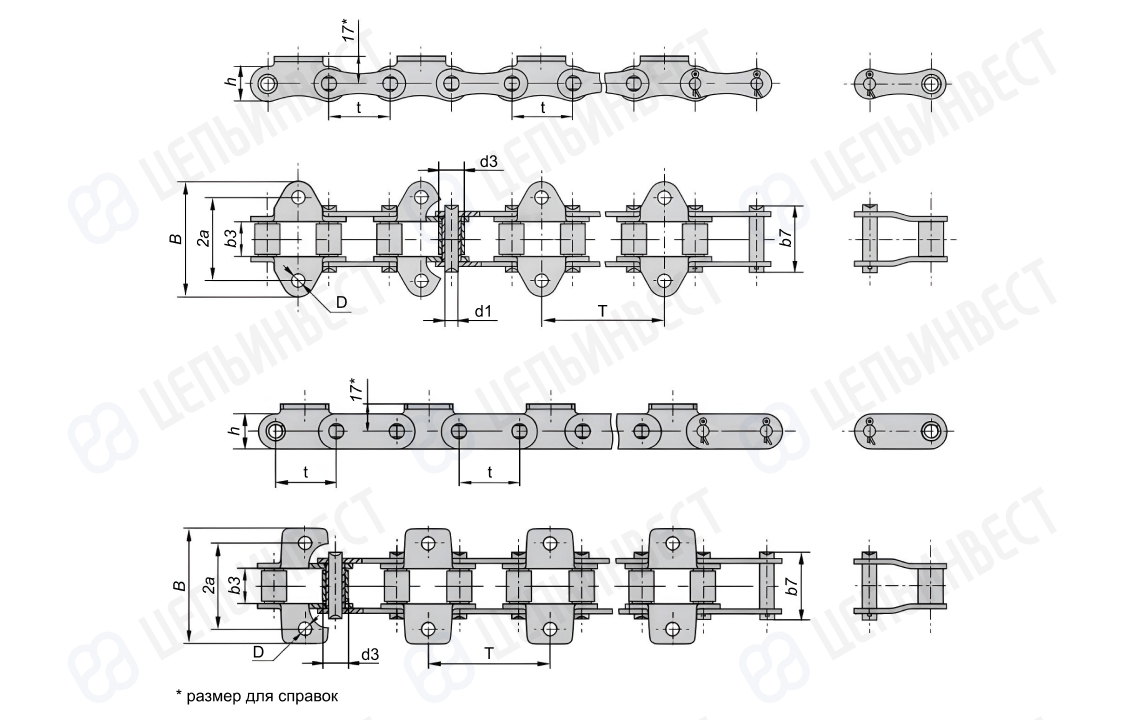

Цепи транспортерные длиннозвенные ГОСТ 4267-78 (Тип 1, Исполнение 2)

Цепи транспортерные длиннозвенные ГОСТ 4267-78 (Тип 1, Исполнение 2)

Обозначение цепи по

ГОСТ 4267-78

 Шаг цепи Диаметр ролика Ширина между внутренними пластинами Диаметр валика Длина валика Высота пластины Диаметр отверстия Межосевое расстояние Габаритный размер Шаг чередования спец. звена Разрушающая нагрузка
t d3 b3 min d1 b7 max h max D a B max T Q min
мм мм мм мм мм мм мм мм мм — кН/кгс
Цепь ТРД-31,75-2300-1-2-6-Т 31,75 10,16 9,65 5,08 24 13,6 6,6 26 72 2t, 4t, 6t,8t,.. 23/2300
Цепь ТРД-38-3000-1-2-6-Т 38 15,88 22 7,92 42 21,3 6,6 26 72 2t, 4t, 6t,8t 30/3000
Цепь ТРД-38-4000-1-2-6-Т 38 15,88 22 7,92 47 21,3 6,6 26 72 2t, 4t, 8t 40/4000
Цепь ТРД-38-3000-1-2-8-Т 38 15,88 22 7,92 42 21,3 8,4 26 72 2t, 4t, 8t, 12t 30/3000
Цепь ТРД-38-4000-1-2-8-Т 38 15,88 22 7,92 47 21,3 8,4 26 72 2t, 4t, 8t, 12t 40/4000
Цепь ТРД-38-4600-1-2-6-Т 38 15,88 22 7,92 42 21,6 6,6 26 72 2t, 4t, 8t, 10t,.. 46/4600
Цепь ТРД-38-4600-1-2-8-Т 38 15,88 22 7,92 42 21,6 8,6 26 72 2t, 4t, 8t, 10t,.. 46/4600
Цепь ТРД-38-5600-1-2-6-Т 38 15,88 22 9 42 21,6 6,6 26 72 2t, 4t, 8t, 10t,.. 56/5600
Цепь ТРД-38-5600-1-2-8-2 38 15,88 22 9 42 21,6 8,6 26 72 2 56/5600
Цепь ТРД-38-5600-1-2-8-4 38 15,88 22 9 42 21,6 8,6 26 72 4 56/5600
Цепь ТРД-38-5600-1-2-8-6 38 15,88 22 9 42 21,6 8,6 26 72 6 56/5600
Цепь ТРД-38-5600-1-2-8-8 38 15,88 22 9 42 21,6 8,6 26 72 8 56/5600

В каталоге компании «ЦЕПЬИНВЕСТ» представлены длиннозвенные транспортерные цепи ГОСТ 4267-78 (тип 1, исполнение 2). Это один из востребованных типов промышленных цепей, он применяется в конвейерных линиях на предприятиях различных отраслей. Цепи отличаются от обычных тяговых изделий наличием спецпластин для крепления ковшей, скребков, гребенок и прочих приспособлений для транспортировки грузов. Наша компания предлагает заказать широкий спектр типоразмеров.

Особенности исполнения и преимущества

По каталогу предлагается заказать длиннозвенные цепи с вдвое увеличенным шагом: они имеют меньший запас прочности, однако цена на них ниже. Размеры прочих компонентов модели совпадают со стандартными.

Длиннозвенные промышленные цепи ТРД обладают следующими особенностями:

  1. Для производства используются высокоуглеродистые стали 65Г, прошедшие термическую обработку для увеличения прочности.
  2. Первый тип ТРД оснащается двумя горизонтально расположенными пластинами, предназначенными для крепления транспортерных приспособлений.
  3. Исполнение 2 подразумевает, что спецпластины крепятся к внутренней пластине.

Продукция соответствует стандартам качества, износостойкости и долговечности.

Предлагаем купить транспортерные цепи по выгодной стоимости. В продаже представлен широкий выбор типоразмеров. Позвоните, чтобы обсудить условия оптовой или розничной покупки.
