Цепь ПВ-9,525-13

  • Обозначение цепи по ГОСТ Цепь ПВ-9,525-13
  • Шаг t, мм 9,525
  • Диаметр ролика (втулки) d1, мм 6
  • Ширина между внутренними пластинами b1 min, мм 9,52
  • Диаметр валика d2, мм 4,45
  • Длина валика b7 max, мм 21,2
  • Высота внутренней пластины h max, мм 9,85
  • Разрушающая нагрузка Q min, кН/кгс 13,0/1300
  • Вес 1 метра цепи (расчетная) q, кг/м 0,65

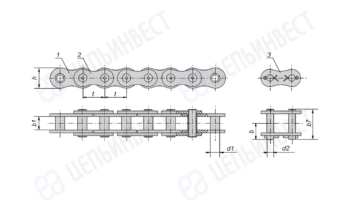

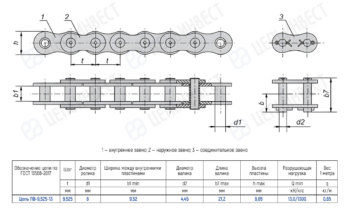

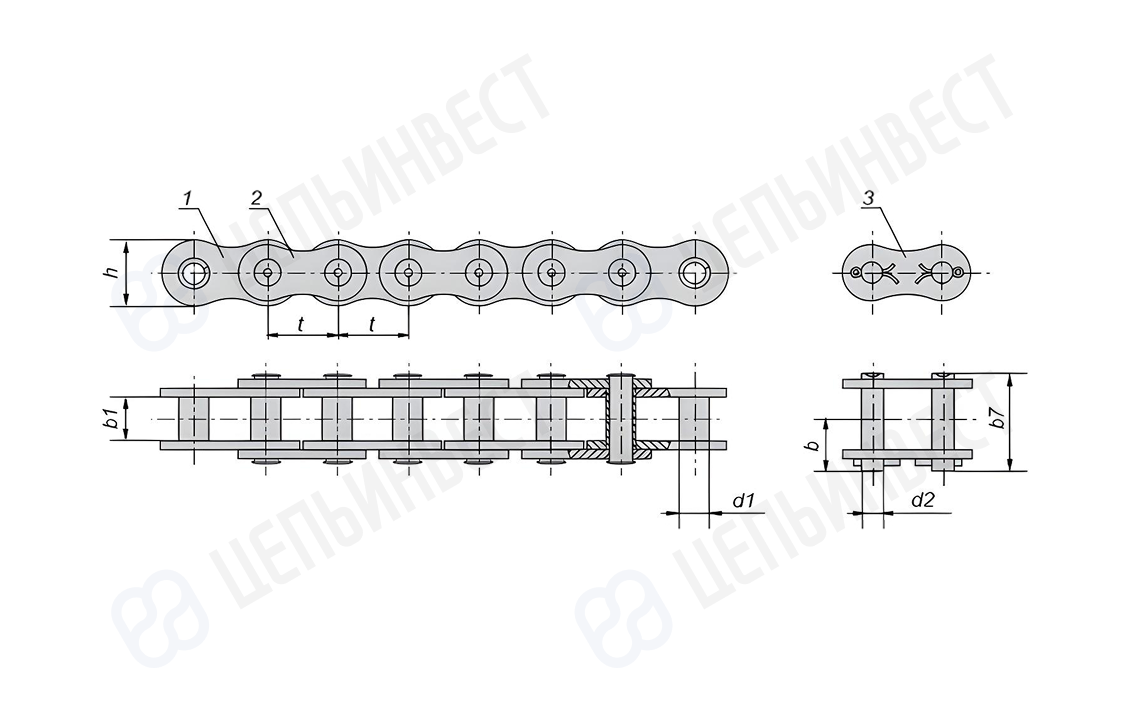

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПВ-9,525-13
Шаг t, мм

Диаметр ролика (втулки) d1, мм

6
Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

Высота внутренней пластины h max, мм

Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено
