Цепь 2ПВ-9,525-23,4

  • Обозначение цепи по ГОСТ Цепь 2ПВ-9,525-23,4
  • Шаг t, мм 9,53
  • Диаметр ролика (втулки) d1, мм 6
  • Ширина между внутренними пластинами b1 min, мм 9,52
  • Диаметр валика d2, мм 4,45
  • Длина валика b7 max, мм 38
  • Высота внутренней пластины h max, мм 9,85
  • Поперечный шаг А, мм 15,5
  • Разрушающая нагрузка Q min, кН/кгс 23,4/2340

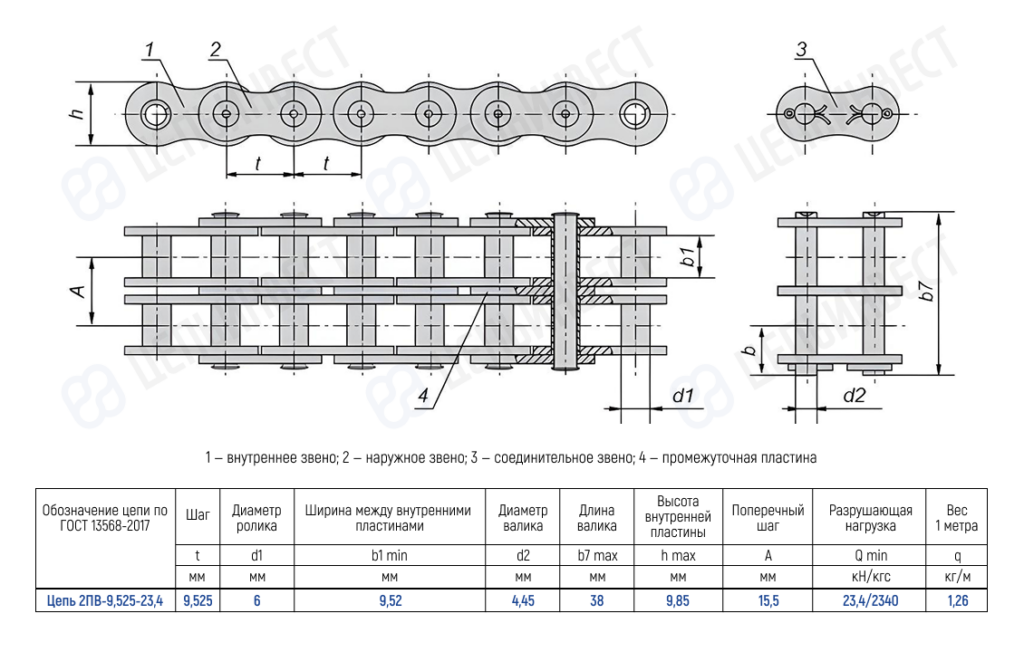

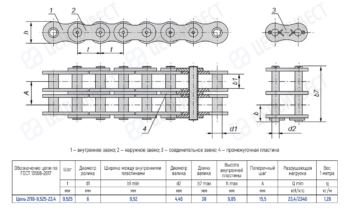

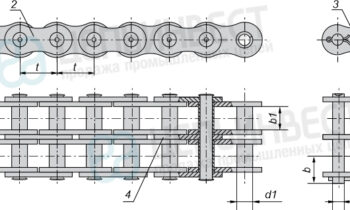

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПВ-9,525-23,4
Шаг t, мм

Диаметр ролика (втулки) d1, мм

6
Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

38
Высота внутренней пластины h max, мм

9,85
Поперечный шаг А, мм

15,5
Разрушающая нагрузка Q min, кН/кгс

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — промежуточная пластина
