Цепь 2ПВ-9,525-20

  • Обозначение цепи по ГОСТ Цепь 2ПВ-9,525-20
  • Шаг t, мм 9,53
  • Диаметр ролика (втулки) d1, мм 6
  • Ширина между внутренними пластинами b1 min, мм 5,2
  • Диаметр валика d2, мм 4,45
  • Длина валика b7 max, мм 27,5
  • Высота внутренней пластины h max, мм 9,85
  • Поперечный шаг А, мм 10,75
  • Разрушающая нагрузка Q min, кН/кгс 20,0/2000
  • Вес 1 метра цепи (расчетная) q, кг/м 1

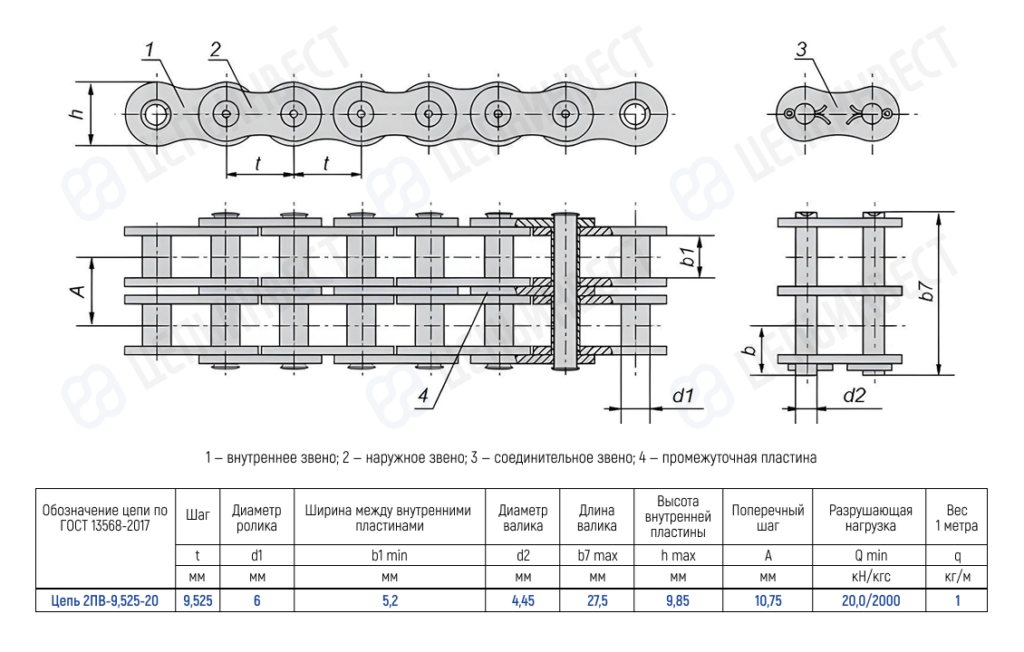

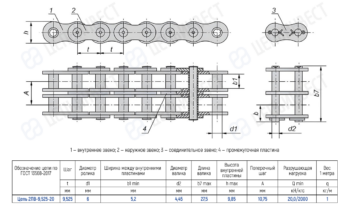

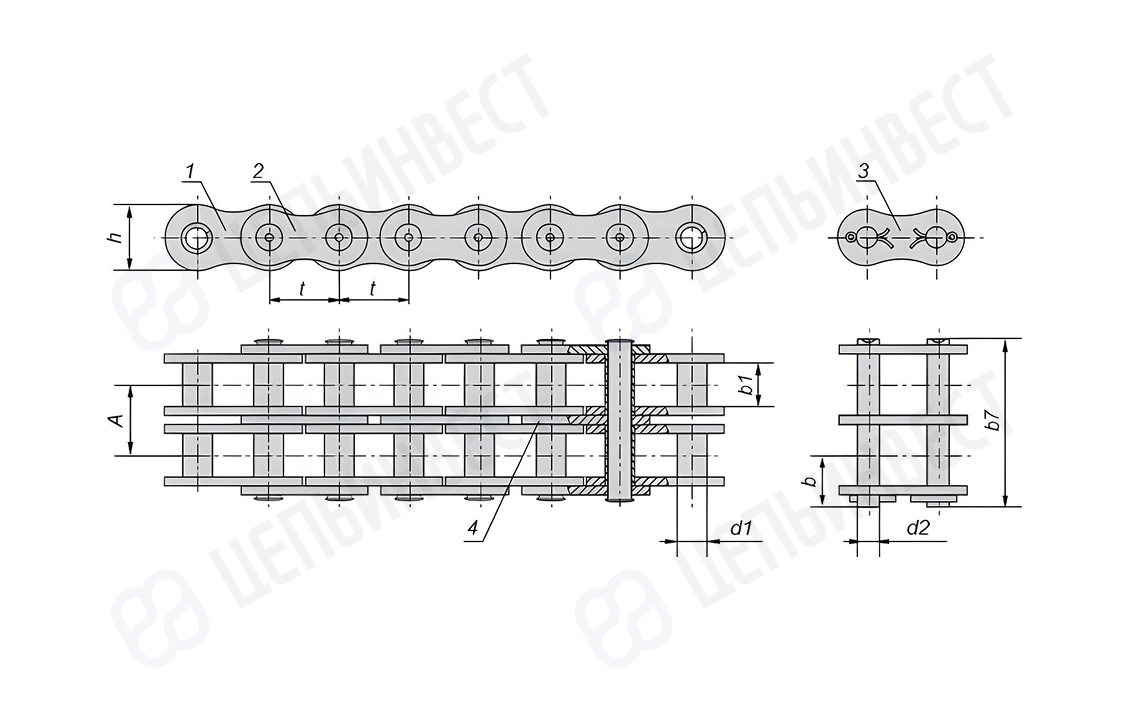

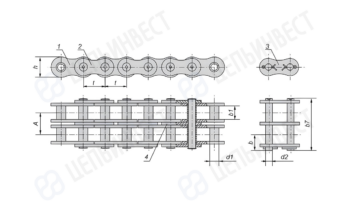

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПВ-9,525-20
Шаг t, мм

Диаметр ролика (втулки) d1, мм

6
Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

27,5
Высота внутренней пластины h max, мм

9,85
Поперечный шаг А, мм

10,75
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — промежуточная пластина
