Цепь 2ПВ-9,525-17

  • Обозначение цепи по ГОСТ Цепь 2ПВ-9,525-17
  • Шаг t, мм 9,53
  • Диаметр ролика (втулки) d1, мм 5,08
  • Ширина между внутренними пластинами b1 min, мм 4,77
  • Диаметр валика d2, мм 3,59
  • Длина валика b7 max, мм 26,7
  • Высота внутренней пластины h max, мм 8,8
  • Поперечный шаг А, мм 10,1
  • Разрушающая нагрузка Q min, кН/кгс 17,0/1700
  • Вес 1 метра цепи (расчетная) q, кг/м 0,8

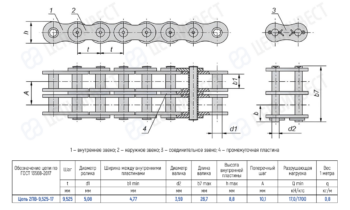

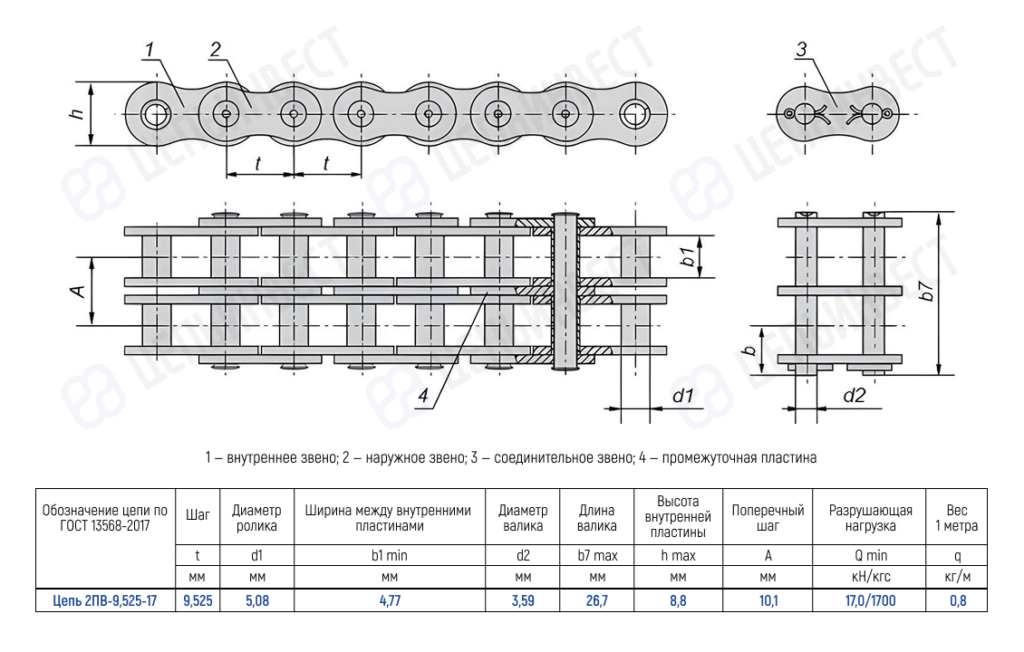

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПВ-9,525-17
Шаг t, мм

Диаметр ролика (втулки) d1, мм

5,08
Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

Высота внутренней пластины h max, мм

8,8
Поперечный шаг А, мм

10,1
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — промежуточная пластина
