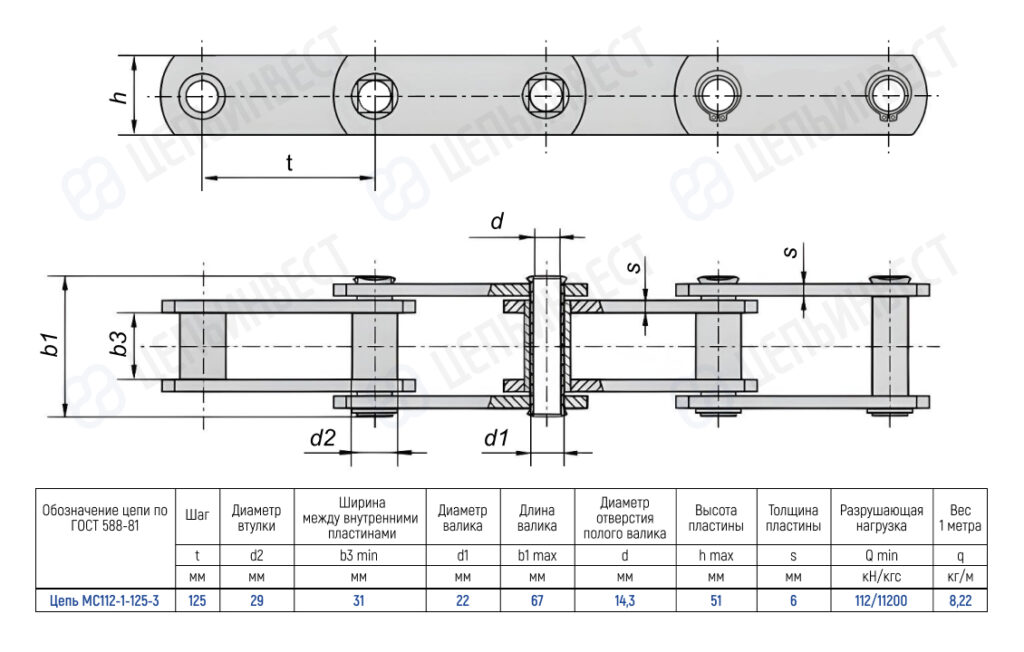

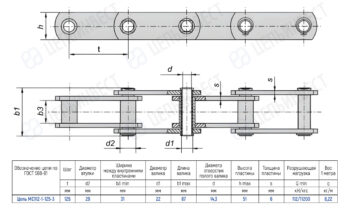

| Обозначение цепи по ГОСТ | Цепь МС112-1-125-3 |
|---|---|
| Шаг t, мм | |
| Диаметр валика d1, мм | |
| Ширина между внутренними пластинами b3 min, мм | |
| Диаметр втулки d2, мм | 29 |
| Длина валика b1 max, мм | 67 |
| Высота пластины h max, мм | 51 |
| Толщина пластины S, мм | |
| Диаметр отверстия полого валика d, мм | 14,3 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг | 8,22 |
Цепи тяговые пластинчатые втулочные изготавливаются в соответствии национальным стандартом ГОСТ 588-81. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки.
Тяговые пластинчатые цепи изготавливаются отрезками по 4 метра, что облегчает хранение, транспортировку и монтаж. Каждый отрезок комплектуется соединительным звеном, необходимым для соединения с другим отрезком цепи и обеспечения замыкания в рабочий контур (при необходимости дополнительные соединительные звенья доступны для заказа). В стандартных соединительных звеньях тяговой пластинчатой цепи фиксация наружной пластины осуществляется с помощью шплинтов (допускается использование фиксации с помощью ригеля).
Цепи тяговые пластинчатые втулочные предназначены для транспортировки материалов и грузов в конвейерах различного назначения. Конвейеры могут перемещать сырьевые материалы — от тяжелых металлических отливок и проката до сыпучих материалов в пищевой и химической промышленности, в деревообрабатывающей промышленности, в строительстве, а также в системах удаления и сортировки отходов. Цепи тяговые пластинчатые работают на относительно низких скоростях и способны переносить значительные нагрузки.
Пример маркировки цепи М80-1-80-1:
М — цепь тяговая пластинчатая;
80 — минимальная разрушающая нагрузка (кН);
1 — тип конструкции цепи (втулочная);
80 — шаг цепи (мм);
1 — исполнение цепи неразборная (1 – неразборная, 2 – разборная, 3 – с полым валиком с индексом МС).
Компания ООО «ЦЕПЬИНВЕСТ» изготавливает цепи тяговые пластинчатые со специальными пластинами и удлиненными валиками по чертежам клиента.
