Детали

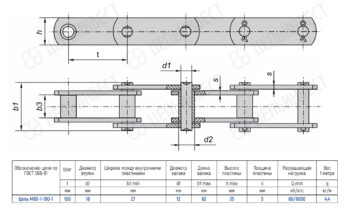

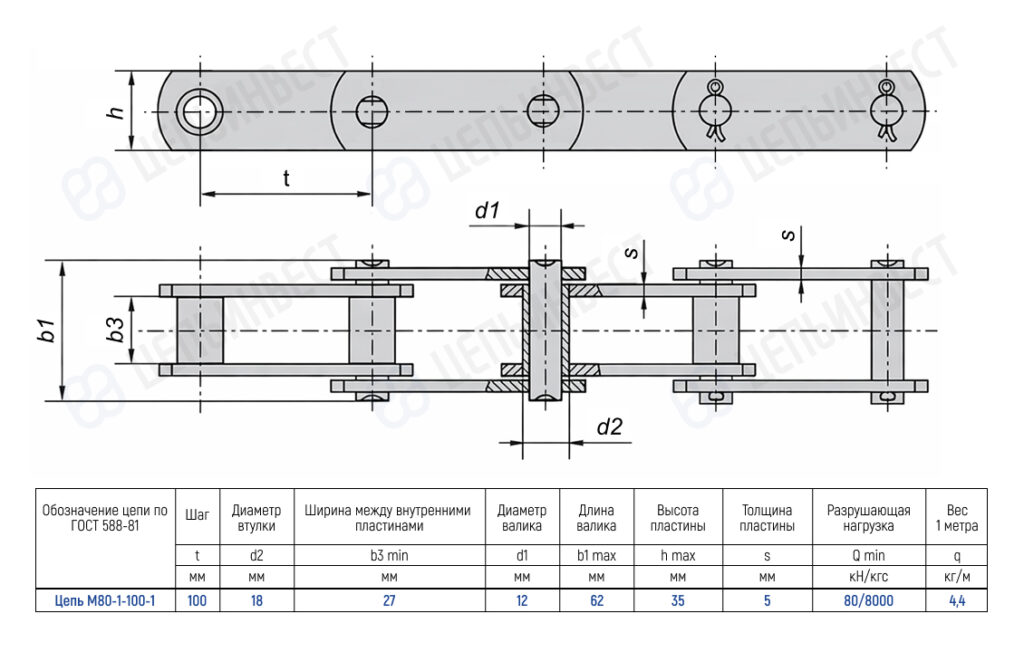

| Обозначение цепи по ГОСТ | Цепь М80-1-100-1 |
|---|---|
| Шаг t мм | 100 |
| Вес 1 метра цепи (расчетная) q кг | 4, 4 |
| Диаметр втулки d2 мм | 18 |
| Ширина между внутренними пластинами b3 min мм | 27 |
| Диаметр валика d1 мм | 12 |
| Длина валика b1 max мм | 62 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 35 |
| Толщина пластины S мм | 5 |
| Разрушающая нагрузка Q min кН/кгс | 80/8000 |
