Детали

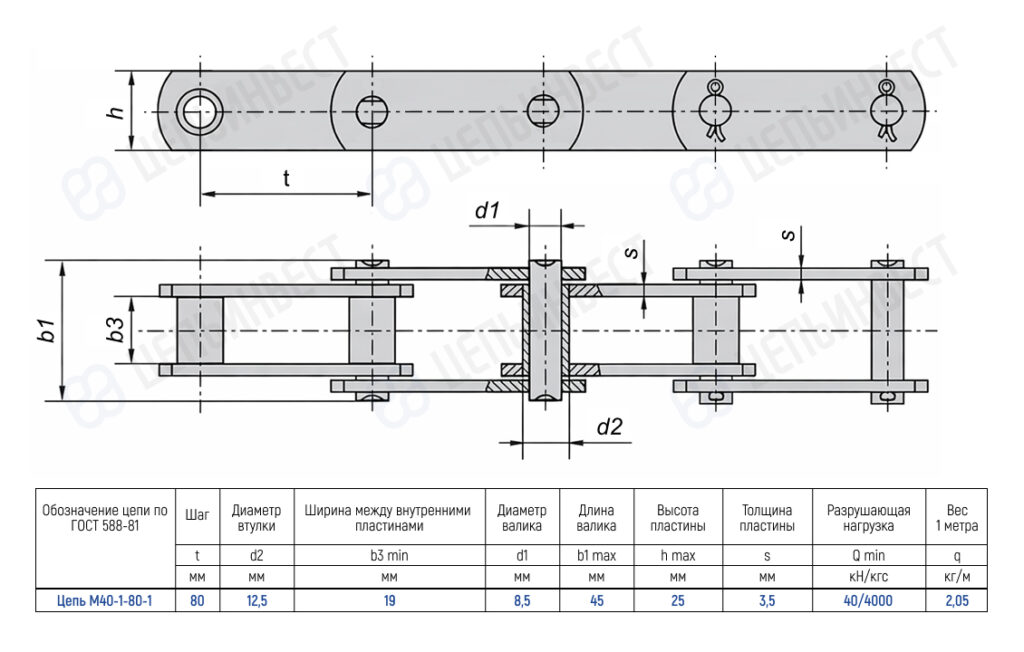

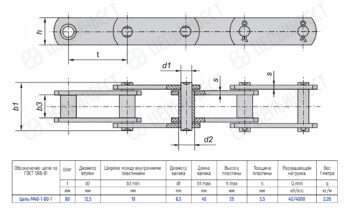

| Обозначение цепи по ГОСТ | Цепь М40-1-80-1 |
|---|---|
| Шаг t мм | 80 |
| Вес 1 метра цепи (расчетная) q кг | 2, 05 |
| Диаметр втулки d2 мм | 12, 5 |
| Ширина между внутренними пластинами b3 min мм | 19 |
| Диаметр валика d1 мм | 8, 5 |
| Длина валика b1 max мм | 45 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 25 |
| Толщина пластины S мм | 3, 5 |
| Разрушающая нагрузка Q min кН/кгс | 40/4000 |
