Детали

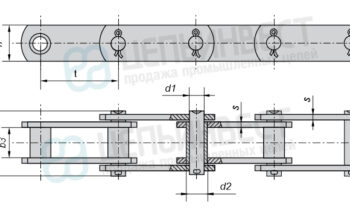

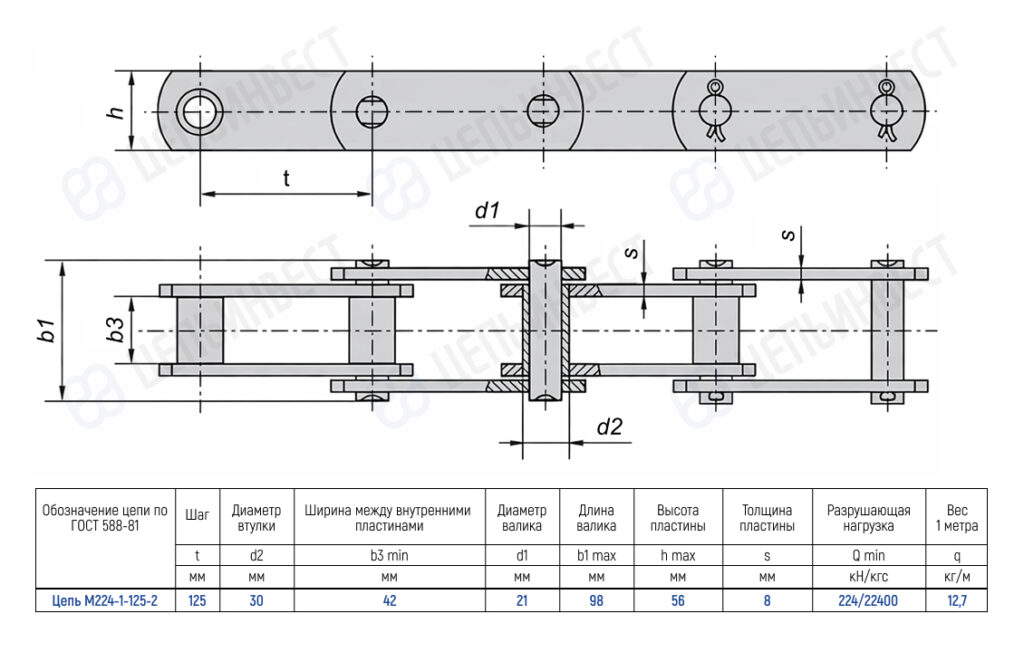

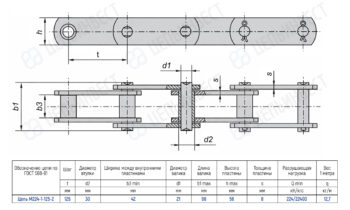

| Обозначение цепи по ГОСТ | Цепь М224-1-125-2 |
|---|---|
| Шаг t мм | 125 |
| Вес 1 метра цепи (расчетная) q кг | 12, 7 |
| Диаметр втулки d2 мм | 30 |
| Ширина между внутренними пластинами b3 min мм | 42 |
| Диаметр валика d1 мм | 21 |
| Длина валика b1 max мм | 98 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 56 |
| Толщина пластины S мм | 8 |
| Разрушающая нагрузка Q min кН/кгс | 224/22400 |
