Детали

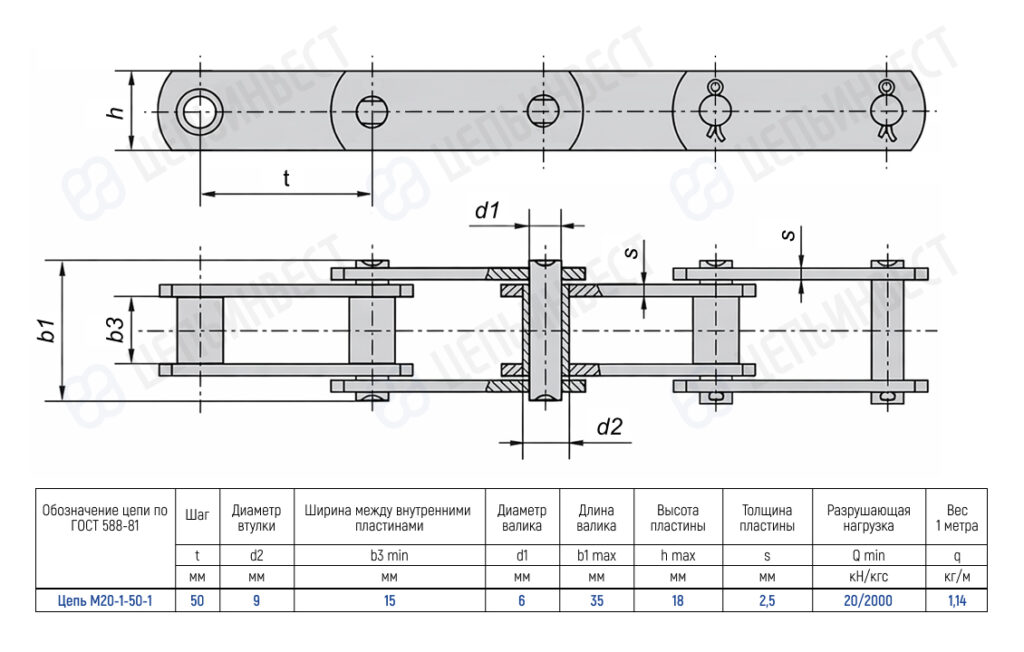

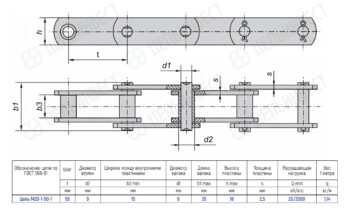

| Обозначение цепи по ГОСТ | Цепь М20-1-50-1 |
|---|---|
| Шаг t мм | 50 |
| Вес 1 метра цепи (расчетная) q кг | 1, 14 |
| Диаметр втулки d2 мм | 9 |
| Ширина между внутренними пластинами b3 min мм | 15 |
| Диаметр валика d1 мм | 6 |
| Длина валика b1 max мм | 35 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 18 |
| Толщина пластины S мм | 2, 5 |
| Разрушающая нагрузка Q min кН/кгс | 20/2000 |
