Детали

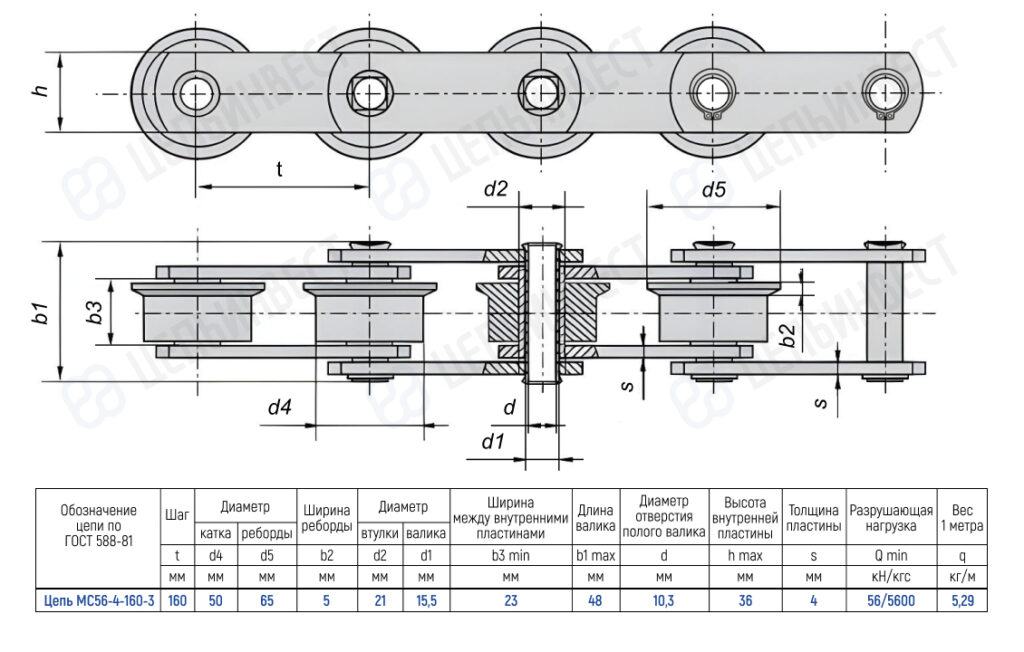

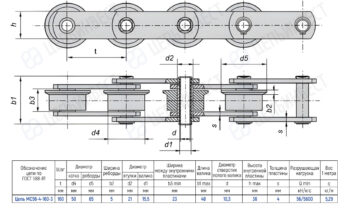

| Обозначение цепи по ГОСТ | Цепь МС56-4-160-3 |
|---|---|
| Шаг t мм | 160 |
| Вес 1 метра цепи q кг | 5, 29 |
| Диам. катка d4 мм | 50 |
| Диам. реборды d5 мм | 65 |
| Ширина между внутр. пласт. b3 min мм | 23 |
| Диам. втулки d2 мм | 21 |
| Диаметр валика d1 мм | 15, 5 |
| Длина валика b1 max мм | 48 |
| Диаметр отверстия полого валика d мм | 10, 3 |
| Ширина реборды b2 мм | 5 |
| Высота внутр. пласт. h max мм | 36 |
| Толщина пластины S мм | 4 |
| Разрушающая нагрузка Q min кН/кгс | 56/5600 |
