Детали

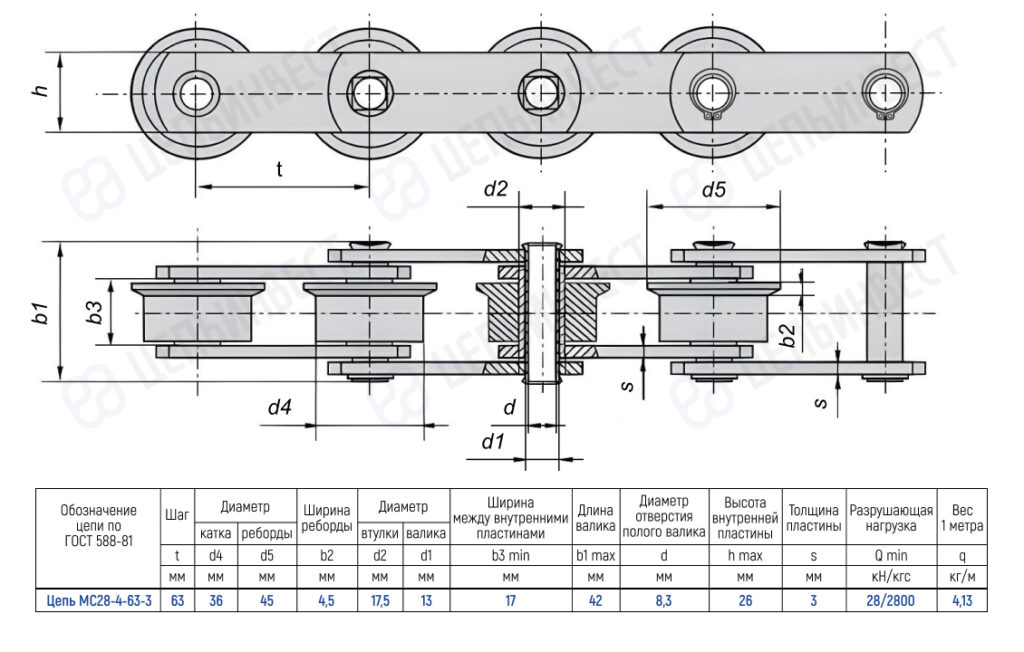

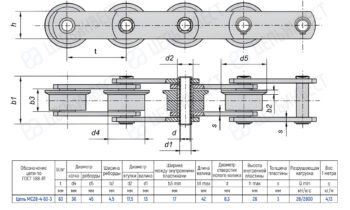

| Обозначение цепи по ГОСТ | Цепь МС28-4-63-3 |
|---|---|
| Шаг t мм | 63 |
| Вес 1 метра цепи q кг | 4, 13 |
| Диам. катка d4 мм | 36 |
| Диам. реборды d5 мм | 45 |
| Ширина между внутр. пласт. b3 min мм | 17 |
| Диам. втулки d2 мм | 17, 5 |
| Диаметр валика d1 мм | 13 |
| Длина валика b1 max мм | 42 |
| Диаметр отверстия полого валика d мм | 8, 3 |
| Ширина реборды b2 мм | 4, 5 |
| Высота внутр. пласт. h max мм | 26 |
| Толщина пластины S мм | 3 |
| Разрушающая нагрузка Q min кН/кгс | 28/2800 |
