Детали

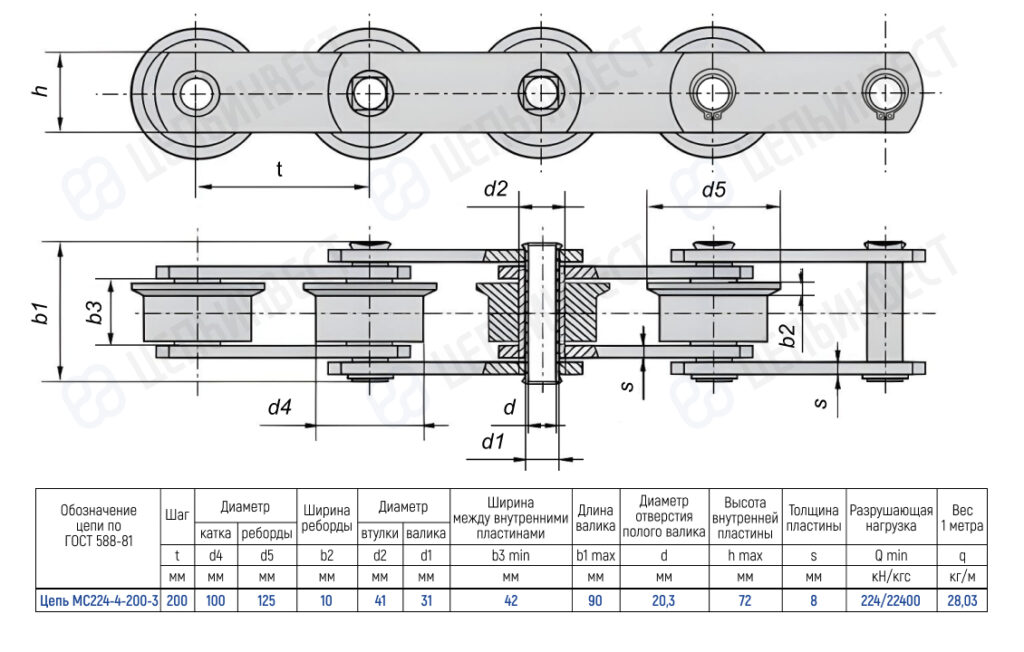

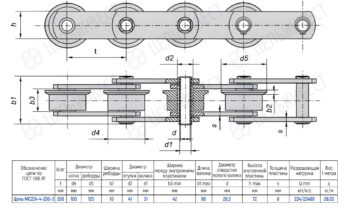

| Обозначение цепи по ГОСТ | Цепь МС224-4-200-3 |
|---|---|
| Шаг t мм | 200 |
| Вес 1 метра цепи q кг | 28, 03 |
| Диам. катка d4 мм | 100 |
| Диам. реборды d5 мм | 125 |
| Ширина между внутр. пласт. b3 min мм | 42 |
| Диам. втулки d2 мм | 41 |
| Диаметр валика d1 мм | 31 |
| Длина валика b1 max мм | 90 |
| Диаметр отверстия полого валика d мм | 20, 3 |
| Ширина реборды b2 мм | 10 |
| Высота внутр. пласт. h max мм | 72 |
| Толщина пластины S мм | 8 |
| Разрушающая нагрузка Q min кН/кгс | 224/22400 |
