Детали

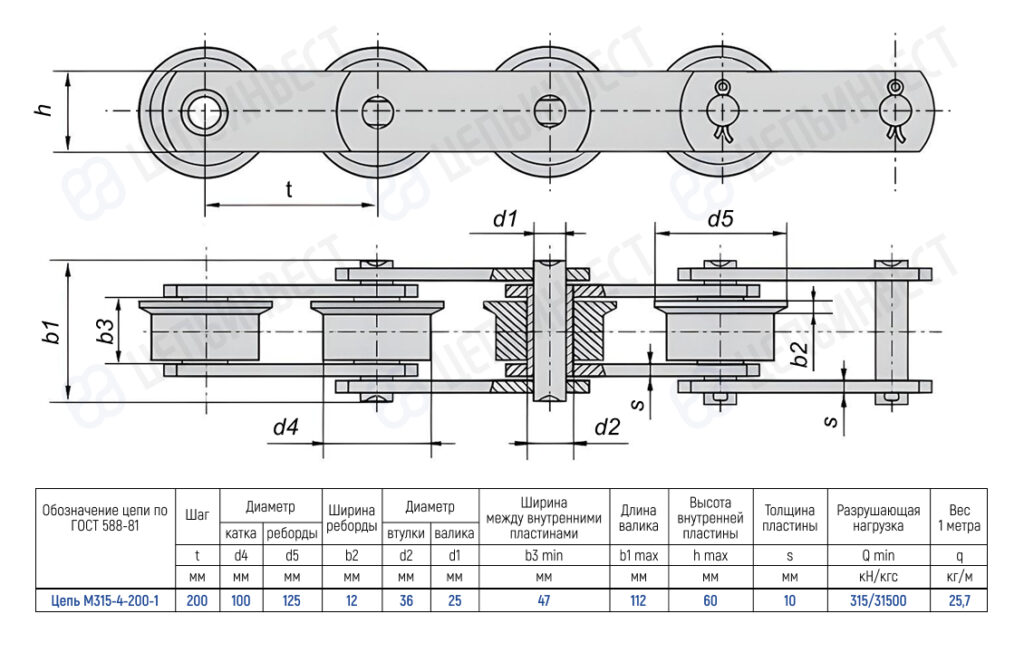

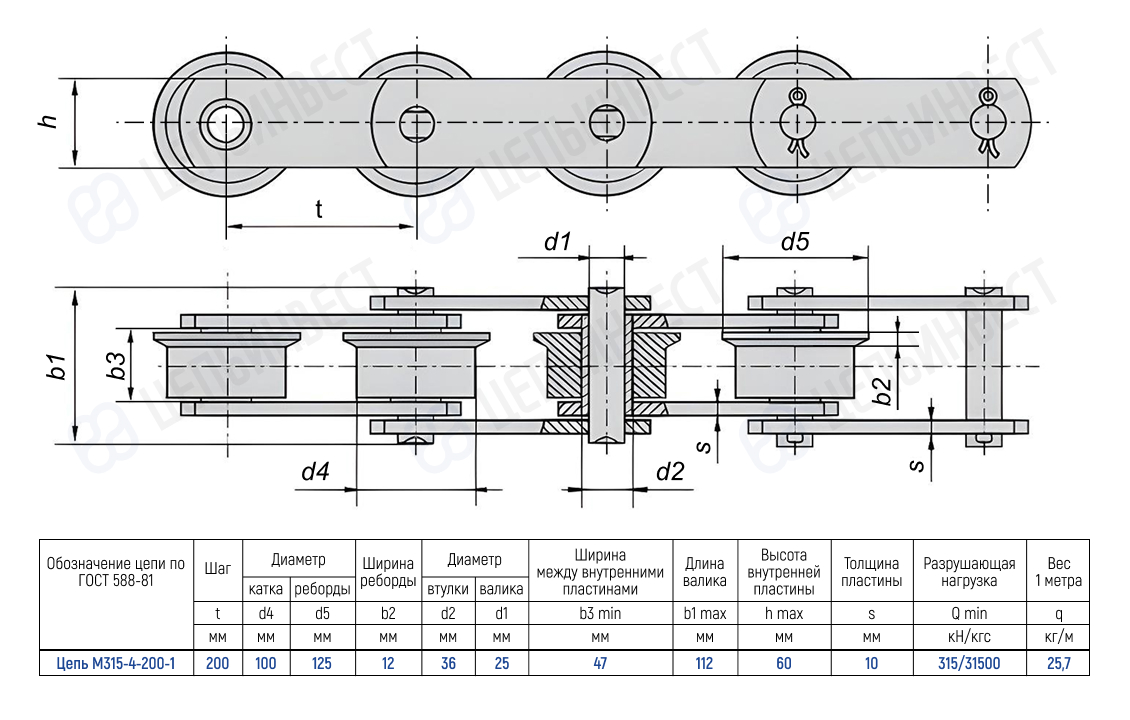

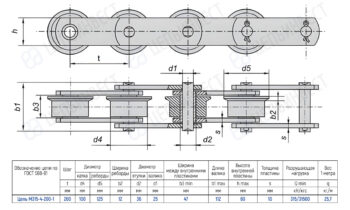

| Обозначение цепи по ГОСТ | Цепь М315-4-200-1 |
|---|---|
| Шаг t мм | 200 |
| Вес 1 метра цепи q кг | 25, 7 |
| Диам. катка d4 мм | 100 |
| Диам. реборды d5 мм | 125 |
| Ширина между внутр. пласт. b3 min мм | 47 |
| Диам. втулки d2 мм | 36 |
| Диаметр валика d1 мм | 25 |
| Длина валика b1 max мм | 112 |
| Диаметр отверстия полого валика d мм | — |
| Ширина реборды b2 мм | 12 |
| Высота внутр. пласт. h max мм | 60 |
| Толщина пластины S мм | 10 |
| Разрушающая нагрузка Q min кН/кгс | 315/31500 |
