Детали

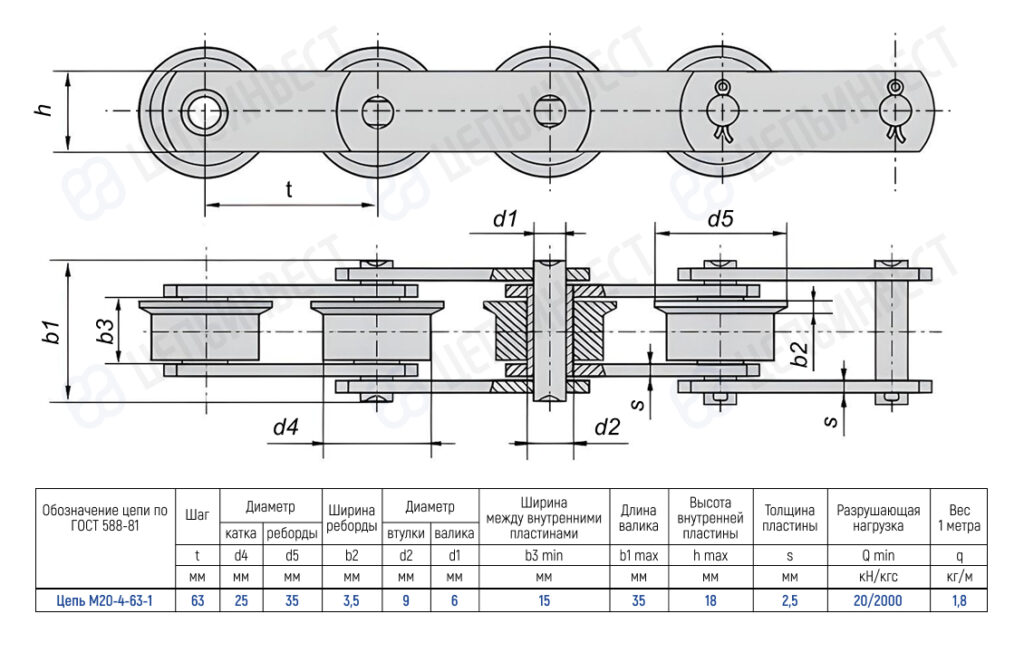

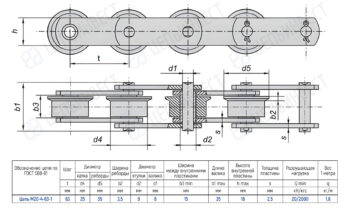

| Обозначение цепи по ГОСТ | Цепь М20-4-63-1 |
|---|---|
| Шаг t мм | 63 |
| Вес 1 метра цепи q кг | 1, 8 |
| Диам. катка d4 мм | 25 |
| Диам. реборды d5 мм | 35 |
| Ширина между внутр. пласт. b3 min мм | 15 |
| Диам. втулки d2 мм | 9 |
| Диаметр валика d1 мм | 6 |
| Длина валика b1 max мм | 35 |
| Диаметр отверстия полого валика d мм | — |
| Ширина реборды b2 мм | 3, 5 |
| Высота внутр. пласт. h max мм | 18 |
| Толщина пластины S мм | 2, 5 |
| Разрушающая нагрузка Q min кН/кгс | 20/2000 |
