Детали

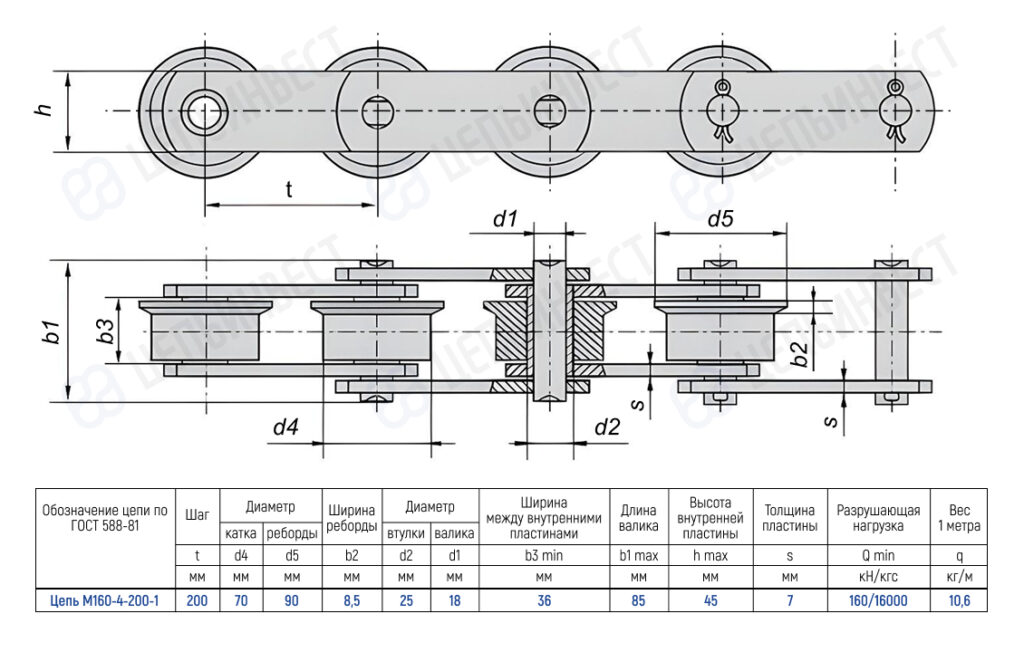

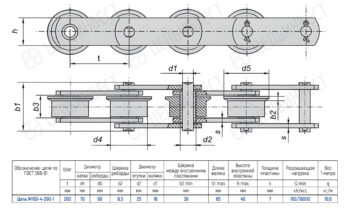

| Обозначение цепи по ГОСТ | Цепь М160-4-200-1 |
|---|---|
| Шаг t мм | 200 |
| Вес 1 метра цепи q кг | 10, 6 |
| Диам. катка d4 мм | 70 |
| Диам. реборды d5 мм | 90 |
| Ширина между внутр. пласт. b3 min мм | 36 |
| Диам. втулки d2 мм | 25 |
| Диаметр валика d1 мм | 18 |
| Длина валика b1 max мм | 85 |
| Диаметр отверстия полого валика d мм | — |
| Ширина реборды b2 мм | 8, 5 |
| Высота внутр. пласт. h max мм | 45 |
| Толщина пластины S мм | 7 |
| Разрушающая нагрузка Q min кН/кгс | 160/16000 |
