Детали

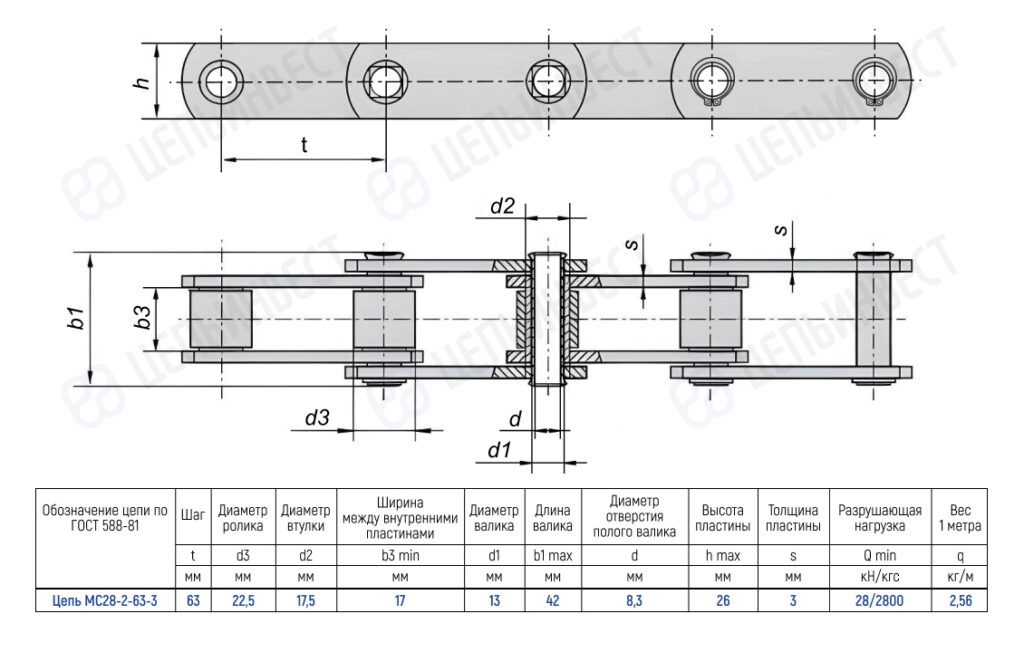

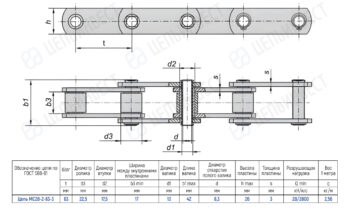

| Обозначение цепи по ГОСТ | Цепь МС28-2-63-3 |
|---|---|
| Шаг t мм | 63 |
| Вес 1 метра цепи (расчетная) q кг | 2, 56 |
| Диаметр ролика d3 мм | 22, 5 |
| Ширина между внутренними пластинами b3 min мм | 17 |
| Диаметр втулки d2 мм | 17, 5 |
| Диаметр валика d1 мм | 13 |
| Длина валика b1 max мм | 42 |
| Диаметр отверстия полого валика d мм | 8, 3 |
| Высота пластины h max мм | 26 |
| Толщина пластины S мм | 3 |
| Разрушающая нагрузка Q min кН/кгс | 28/2800 |
