Детали

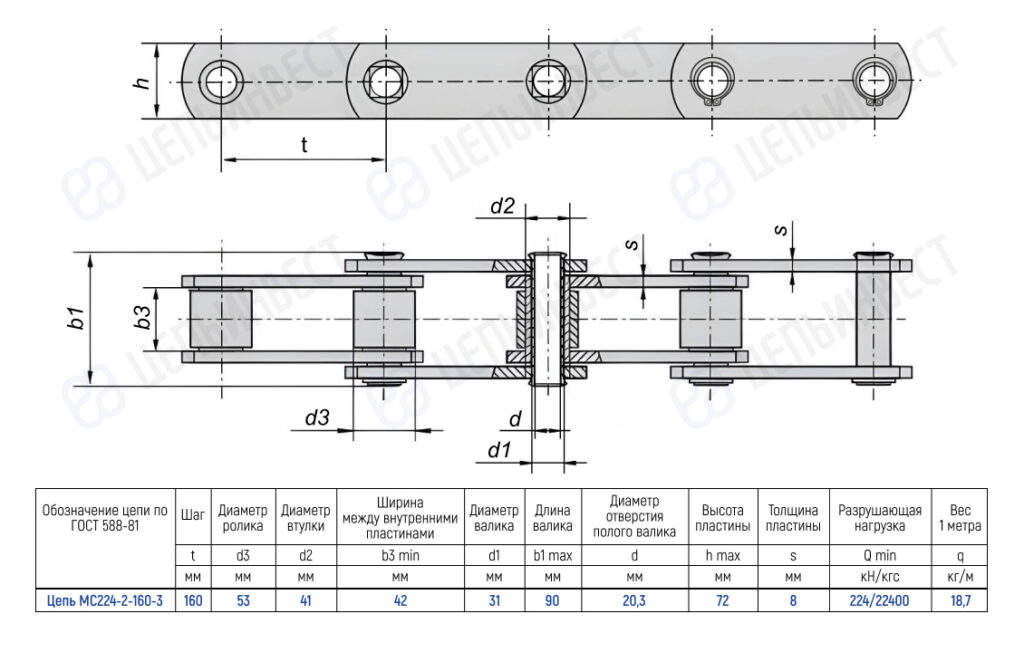

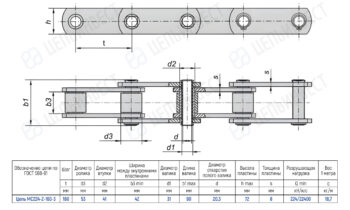

| Обозначение цепи по ГОСТ | Цепь МС224-2-160-3 |
|---|---|
| Шаг t мм | 160 |
| Вес 1 метра цепи (расчетная) q кг | 18, 7 |
| Диаметр ролика d3 мм | 53 |
| Ширина между внутренними пластинами b3 min мм | 42 |
| Диаметр втулки d2 мм | 41 |
| Диаметр валика d1 мм | 31 |
| Длина валика b1 max мм | 90 |
| Диаметр отверстия полого валика d мм | 20, 3 |
| Высота пластины h max мм | 72 |
| Толщина пластины S мм | 8 |
| Разрушающая нагрузка Q min кН/кгс | 224/22400 |
