Детали

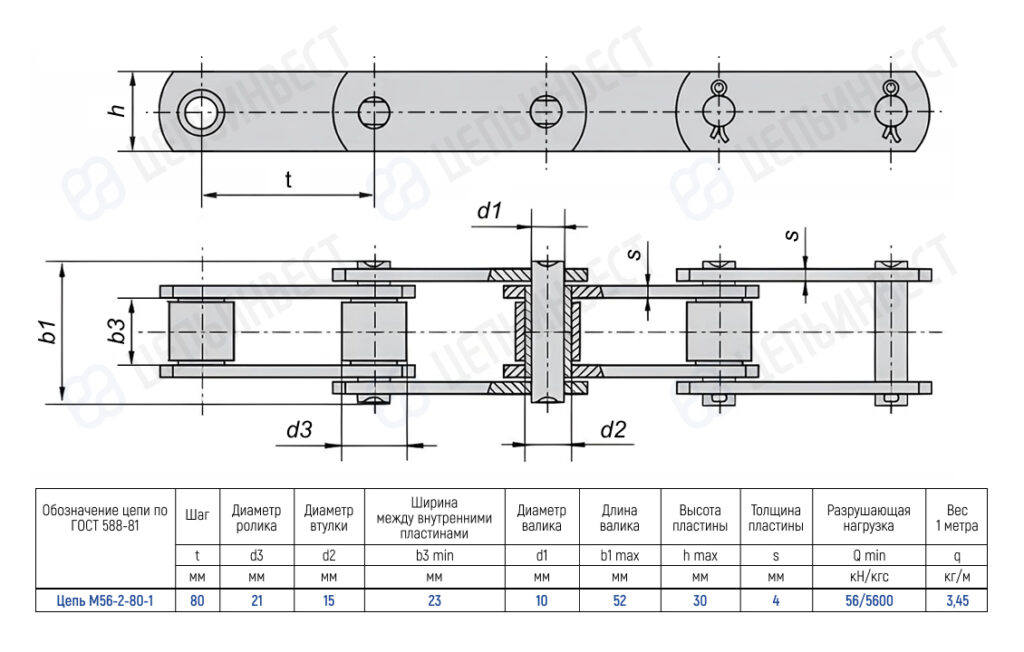

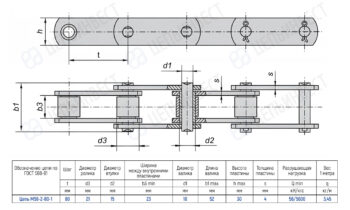

| Обозначение цепи по ГОСТ | Цепь М56-2-80-1 |
|---|---|
| Шаг t мм | 80 |
| Вес 1 метра цепи (расчетная) q кг | 3, 45 |
| Диаметр ролика d3 мм | 21 |
| Ширина между внутренними пластинами b3 min мм | 23 |
| Диаметр втулки d2 мм | 15 |
| Диаметр валика d1 мм | 10 |
| Длина валика b1 max мм | 52 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 30 |
| Толщина пластины S мм | 4 |
| Разрушающая нагрузка Q min кН/кгс | 56/5600 |
