Детали

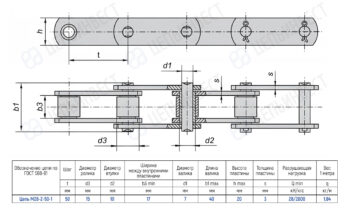

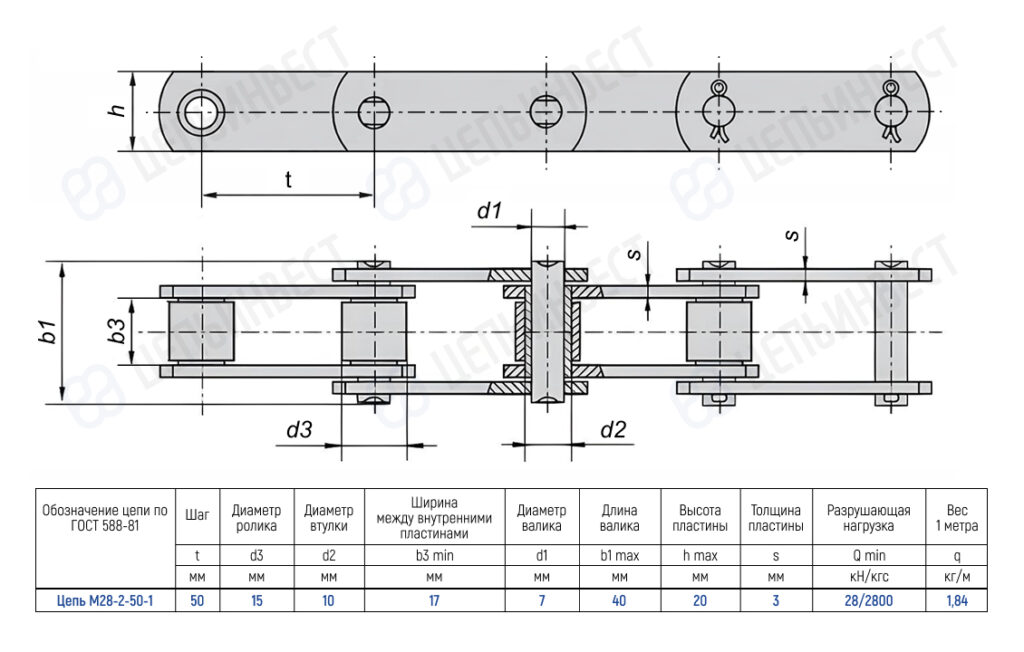

| Обозначение цепи по ГОСТ | Цепь М28-2-50-1 |
|---|---|
| Шаг t мм | 50 |
| Вес 1 метра цепи (расчетная) q кг | 1, 84 |
| Диаметр ролика d3 мм | 15 |
| Ширина между внутренними пластинами b3 min мм | 17 |
| Диаметр втулки d2 мм | 10 |
| Диаметр валика d1 мм | 7 |
| Длина валика b1 max мм | 40 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 20 |
| Толщина пластины S мм | 3 |
| Разрушающая нагрузка Q min кН/кгс | 28/2800 |
