Детали

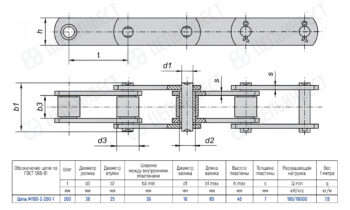

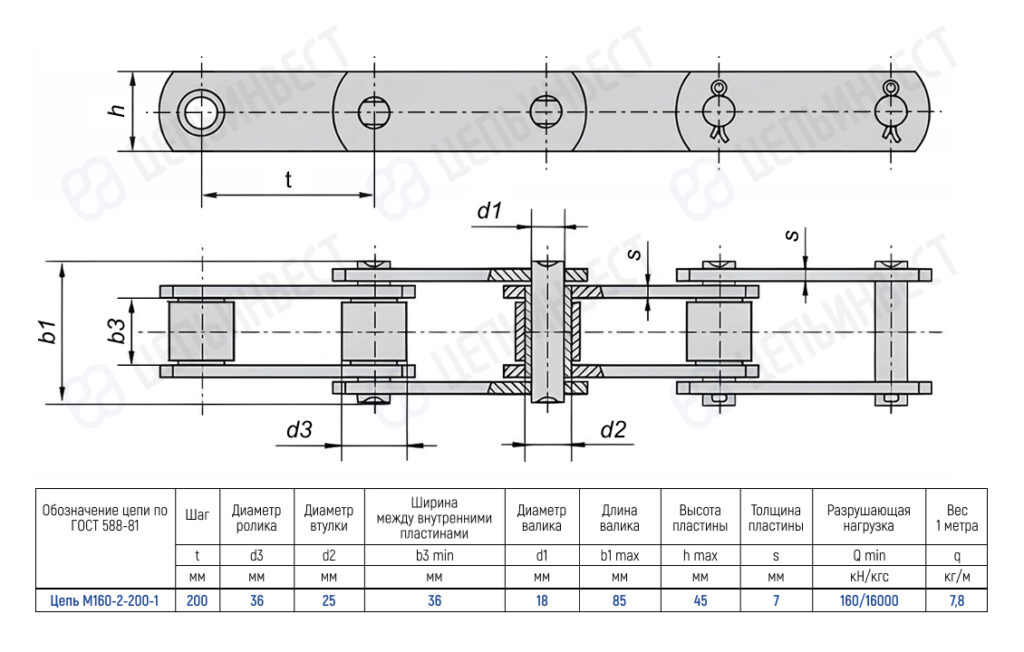

| Обозначение цепи по ГОСТ | Цепь М160-2-200-1 |
|---|---|
| Шаг t мм | 200 |
| Вес 1 метра цепи (расчетная) q кг | 7, 8 |
| Диаметр ролика d3 мм | 36 |
| Ширина между внутренними пластинами b3 min мм | 36 |
| Диаметр втулки d2 мм | 25 |
| Диаметр валика d1 мм | 18 |
| Длина валика b1 max мм | 85 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 45 |
| Толщина пластины S мм | 7 |
| Разрушающая нагрузка Q min кН/кгс | 160/16000 |
