Детали

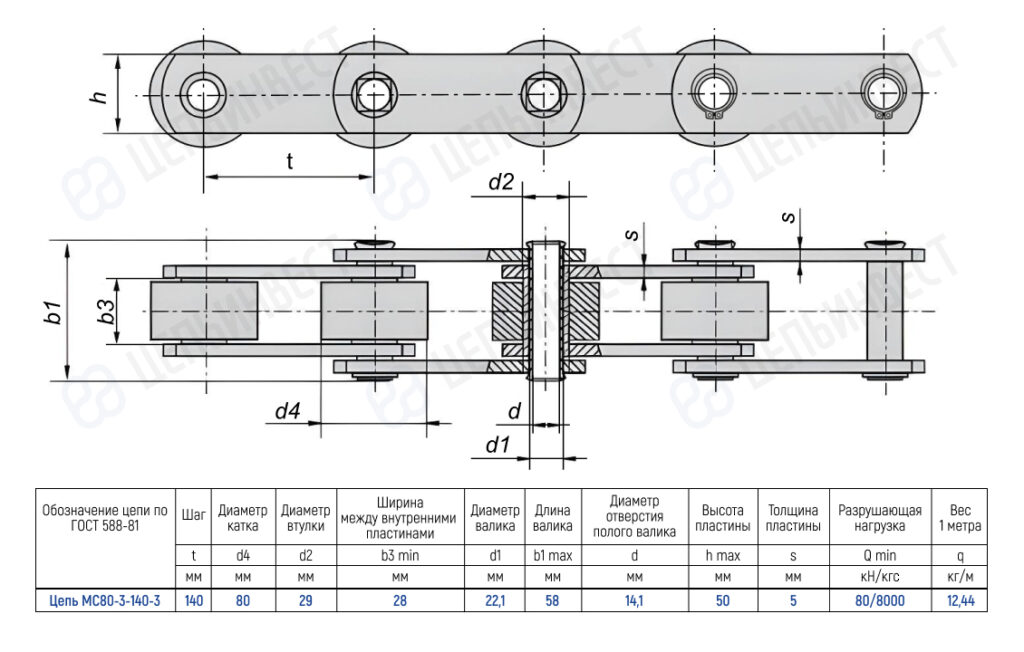

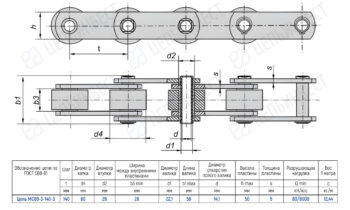

| Обозначение цепи по ГОСТ | Цепь МС80-3-140-3 |
|---|---|
| Шаг t мм | 140 |
| Вес 1 метра цепи (расчетная) q кг | 12, 44 |
| Диаметр катка d4 мм | 80 |
| Ширина между внутренними пластинами b3 min мм | 28 |
| Диаметр втулки d2 мм | 29 |
| Диаметр валика d1 мм | 22, 1 |
| Длина валика b1 max мм | 58 |
| Диаметр отверстия полого валика d мм | 14, 1 |
| Высота пластины h max мм | 50 |
| Толщина пластины S мм | 5 |
| Разрушающая нагрузка Q min кН/кгс | 80/8000 |
