Детали

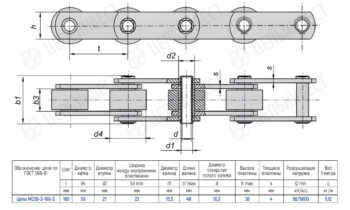

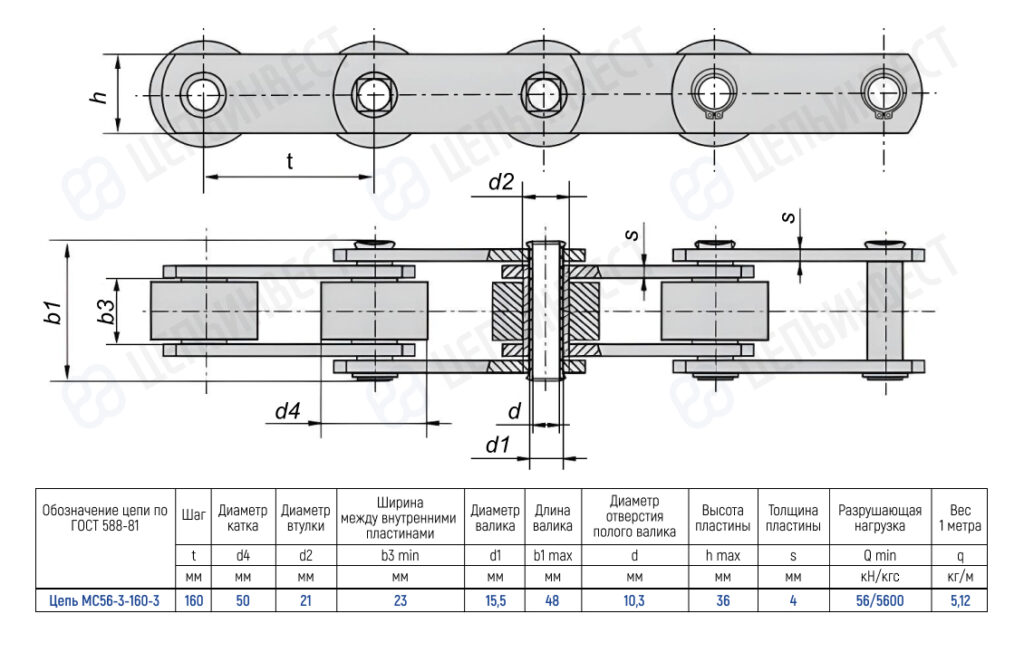

| Обозначение цепи по ГОСТ | Цепь МС56-3-160-3 |
|---|---|
| Шаг t мм | 160 |
| Вес 1 метра цепи (расчетная) q кг | 5, 12 |
| Диаметр катка d4 мм | 50 |
| Ширина между внутренними пластинами b3 min мм | 23 |
| Диаметр втулки d2 мм | 21 |
| Диаметр валика d1 мм | 15, 5 |
| Длина валика b1 max мм | 48 |
| Диаметр отверстия полого валика d мм | 10, 3 |
| Высота пластины h max мм | 36 |
| Толщина пластины S мм | 4 |
| Разрушающая нагрузка Q min кН/кгс | 56/5600 |
