Детали

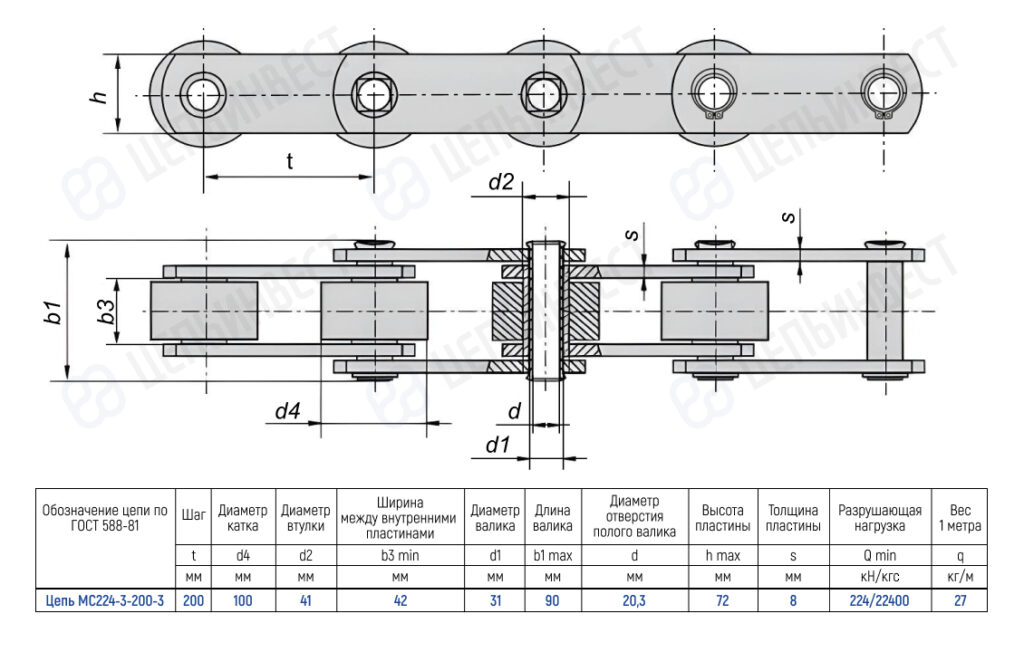

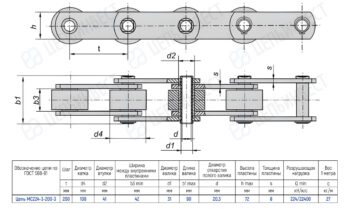

| Обозначение цепи по ГОСТ | Цепь МС224-3-200-3 |
|---|---|
| Шаг t мм | 200 |
| Вес 1 метра цепи (расчетная) q кг | 27 |
| Диаметр катка d4 мм | 100 |
| Ширина между внутренними пластинами b3 min мм | 42 |
| Диаметр втулки d2 мм | 41 |
| Диаметр валика d1 мм | 31 |
| Длина валика b1 max мм | 90 |
| Диаметр отверстия полого валика d мм | 20, 3 |
| Высота пластины h max мм | 72 |
| Толщина пластины S мм | 8 |
| Разрушающая нагрузка Q min кН/кгс | 224/22400 |
