Детали

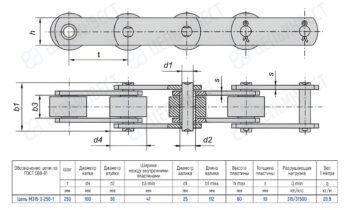

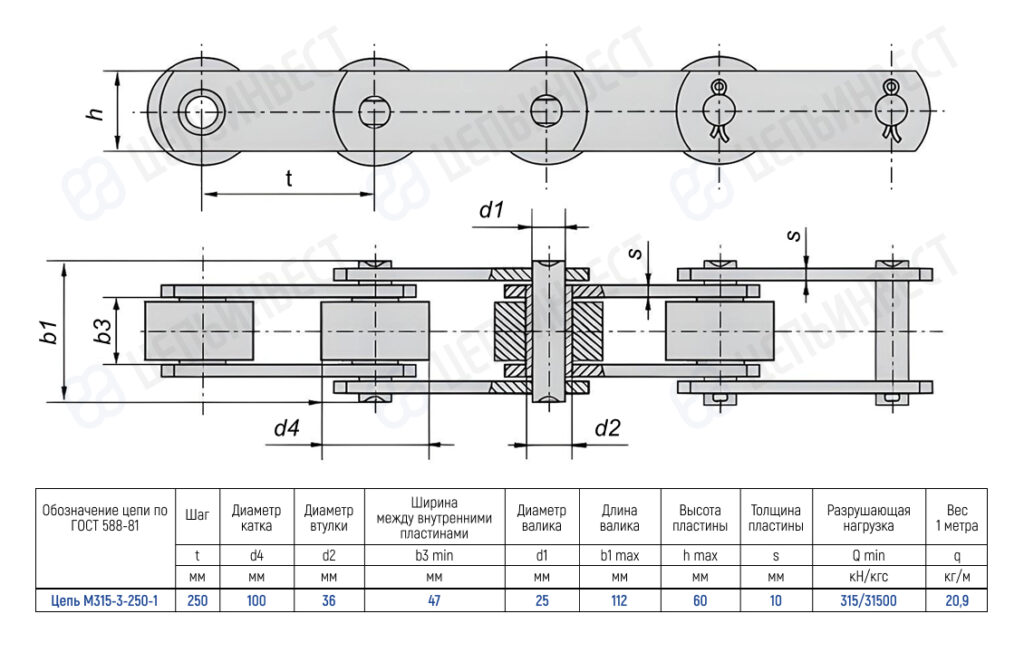

| Обозначение цепи по ГОСТ | Цепь М315-3-250-1 |
|---|---|
| Шаг t мм | 250 |
| Вес 1 метра цепи (расчетная) q кг | 20, 9 |
| Диаметр катка d4 мм | 100 |
| Ширина между внутренними пластинами b3 min мм | 47 |
| Диаметр втулки d2 мм | 36 |
| Диаметр валика d1 мм | 25 |
| Длина валика b1 max мм | 112 |
| Диаметр отверстия полого валика d мм | — |
| Высота пластины h max мм | 60 |
| Толщина пластины S мм | 10 |
| Разрушающая нагрузка Q min кН/кгс | 315/31500 |
