Цепь ПЗ-1-12,7-31-28,5

 Цепь ПЗ-1-12,7-31-28,5

Цепи приводные зубчатые с односторонним зацеплением ГОСТ 13552-81

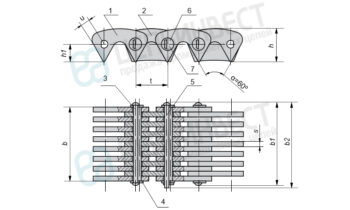

1 — рабочая пластина; 2 — направляющая пластина; 3 — удлиненная призма;
4 — внутренняя призма; 5 — соединительная призма; 6 — шайба; 7 — шплинт

Обозначение цепи по ГОСТ Шаг
t
мм
Рабочая ширина
b max
мм
Длина призмы
b1 max
мм
Длина соед.
призмы
b2 max
мм
Толщина пластины
S max
мм
Высота пластины
h max
мм
Расстояние от центра
шарнира до рабочей
грани пластины
h1
мм
Расстояние от центра
шарнира до рабочей
грани пластины
u
мм
Разрушающая
нагрузка
Q min
кН/кгс
Вес 1 м.
цепи (расчет.)
q
кг/м
Цепь ПЗ-1-12,7-31-28,5 12,7 28,5 34,5 37,5 1,5 13,4 7 4,76 31,0/3100 1,6
