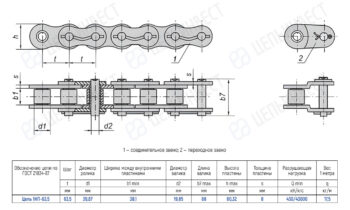

Цепь 1НП-63,5

  • Обозначение цепи по ГОСТ Цепь 1НП-63,5
  • Шаг t, мм 63,5
  • Диаметр ролика d1, мм 39,67
  • Ширина между внутренними пластинами b1 min, мм 38,1
  • Диаметр валика d2, мм 19,85
  • Длина валика b7 max, мм 88
  • Высота внутренней пластины h max, мм 60,32
  • Толщина пластины S max, мм 8
  • Разрушающая нагрузка Q min, кН/кгс 430/43000
  • Вес 1 метра цепи (расчетная) q, кг/м 17,5

Детали

Обозначение цепи по ГОСТ

Цепь 1НП-63,5
Шаг t, мм

Диаметр ролика d1, мм

Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

88
Высота внутренней пластины h max, мм

60,32
Толщина пластины S max, мм

8
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м
