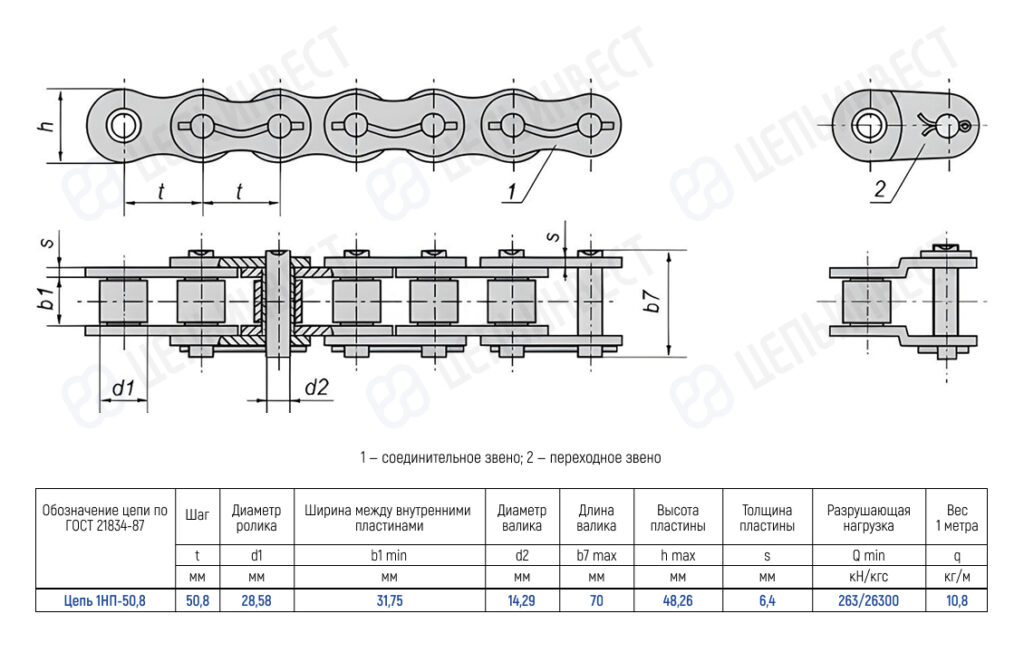

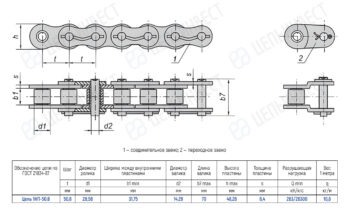

Цепь 1НП-50,8

  • Обозначение цепи по ГОСТ Цепь 1НП-50,8
  • Шаг t, мм 50,8
  • Диаметр ролика d1, мм 28,58
  • Ширина между внутренними пластинами b1 min, мм 31,75
  • Диаметр валика d2, мм 14,29
  • Длина валика b7 max, мм 70
  • Высота внутренней пластины h max, мм 48,26
  • Толщина пластины S max, мм 6,4
  • Разрушающая нагрузка Q min, кН/кгс 263/26300
  • Вес 1 метра цепи (расчетная) q, кг/м 10,8

Детали

Обозначение цепи по ГОСТ

Цепь 1НП-50,8
Шаг t, мм

Диаметр ролика d1, мм

Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

70
Высота внутренней пластины h max, мм

48,26
Толщина пластины S max, мм

6,4
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м
