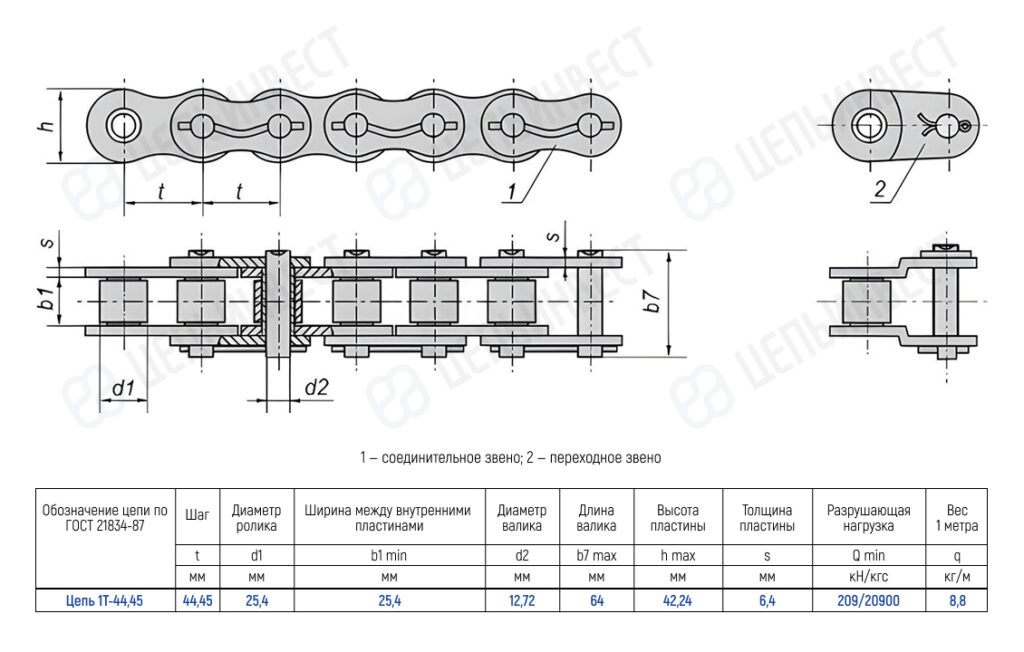

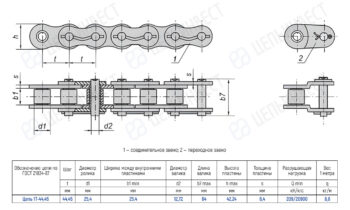

Цепь 1Т-44,45

  • Обозначение цепи по ГОСТ Цепь 1Т-44,45
  • Шаг t, мм 44,45
  • Диаметр ролика d1, мм 25,4
  • Ширина между внутренними пластинами b1 min, мм 25,4
  • Диаметр валика d2, мм 12,72
  • Длина валика b7 max, мм 64
  • Высота внутренней пластины h max, мм 42,24
  • Толщина пластины S max, мм 6,4
  • Разрушающая нагрузка Q min, кН/кгс 209/20900
  • Вес 1 метра цепи (расчетная) q, кг/м 8,8

Детали

Обозначение цепи по ГОСТ

Цепь 1Т-44,45
Шаг t, мм

Диаметр ролика d1, мм

Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

64
Высота внутренней пластины h max, мм

42,24
Толщина пластины S max, мм

6,4
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м
